Lokalizacja przyczyn zimnej podłogi i strat ciepła przez grunt termowizją

Diagnostyka termowizyjna przegród w strefie przyziemia wymaga podejścia analitycznego, które wykracza poza samą rejestrację obrazu w podczerwieni. Zjawisko „zimnej podłogi” w budownictwie mieszkaniowym jest zwykle efektem współdziałania kilku czynników: układu warstw podłogi, detali fundamentowych oraz warunków cieplno-wilgotnościowych gruntu.

Rys. 1. Jak zlokalizować przyczynę nietrzymania ciepła przez podłogę?

Fizyczne mechanizmy transportu ciepła do grunt

W przeciwieństwie do przegród nadziemnych, gdzie istotną rolę odgrywa konwekcja i promieniowanie, w podłogach na gruncie dominującym mechanizmem strat jest przewodzenie (kondukcja). Grunt pod budynkiem stanowi ośrodek o dużej bezwładności cieplnej, a jego przewodnictwo jest zmienne i silnie zależy od struktury oraz wilgotności.

Warto pamiętać, że strumień ciepła przenikający przez podłogę wynika z gradientu temperatury oraz sumarycznego oporu cieplnego warstw. Z perspektywy diagnostyki istotne jest również to, że grunt pod środkową częścią budynku bywa cieplejszy i stabilniejszy niż w strefie brzegowej, co wpływa na „naturalny” układ izoterm obserwowany na termogramach.

Rola oporu cieplnego izolacji w diagnostyce polowej

Skuteczność bariery termicznej podłogi zależy przede wszystkim od ciągłości oraz grubości warstwy izolacyjnej (najczęściej EPS lub XPS). W badaniu od wewnątrz – szczególnie w sezonie grzewczym – zbyt niski opór cieplny przegrody ujawnia się jako obszary o obniżonej temperaturze radiacyjnej powierzchni.

Podejście analityczne pozwala odróżnić izolację zbyt cienką od jej braku.

• Zbyt mała grubość izolacji częściej daje efekt względnie równomiernego obniżenia temperatury na większym fragmencie podłogi.
• Brak ciągłości / przerwy w izolacji zwykle powodują spadki o charakterze punktowym lub liniowym, wyraźnie odcinające się od tła.

Wpływ mostków termicznych w strefie cokołowej i fundamentowej

Najbardziej wrażliwym obszarem z punktu widzenia strat ciepła jest styk ściany zewnętrznej, podłogi oraz elementów fundamentowych. W tej strefie występują złożone mostki termiczne – zarówno geometryczne, jak i materiałowe.

Typowe scenariusze obejmują m.in.:

• Brak ciągłości izolacji pionowej i poziomej, skutkujący odpływem ciepła przez strefę fundamentu i cokołu.
• Mostki liniowe na obwodzie, widoczne jako pasma obniżonej temperatury wzdłuż krawędzi pomieszczeń.
• Wychłodzenia w rejonie podwaliny / progów, spotykane przy nieprawidłowym detalu montażowym (np. stolarka posadowiona bez właściwych podkładów termoizolacyjnych).

Znaczenie wilgoci i parametrów gruntu dla wyników pomiaru

Wilgoć istotnie zmienia obraz cieplny przegrody. Woda przewodzi ciepło znacznie lepiej niż powietrze w porach materiałów, dlatego zawilgocenie warstw podłogowych (kapilarne podciąganie, nieszczelności hydroizolacji, awarie instalacji) może gwałtownie obniżać opór cieplny.

W termowizji obszary wilgotne ujawniają się nie tylko niższą temperaturą (większa kondukcja i efekt parowania), ale też zmianą emisyjności powierzchni. Anomalie o nieregularnym, „rozlewającym się” kształcie – szczególnie startujące przy ścianach – częściej sugerują problem wilgotnościowy niż prosty defekt termoizolacji.

Tab. 1. Diagnostyka zimnej podłogi – interpretacja anomalii termicznych

Charakterystyka i interpretacja anomalii na termogramach

Prawidłowa interpretacja wymaga rozróżnienia między defektem a cechą wynikającą z projektu i warunków brzegowych.

1. Anomalie liniowe – zwykle wskazują na problemy na łączeniach płyt izolacyjnych lub nieszczelności w stykach sekcji.
2. Anomalie powierzchniowe o rozmytych krawędziach – często wiążą się z osiadaniem izolacji lub lokalnym zawilgoceniem.
3. Efekt brzegowy – naturalne obniżenie temperatury przy ścianach zewnętrznych, które nabiera znaczenia diagnostycznego dopiero po przekroczeniu wartości krytycznych (ΔT) wyliczonych dla danych warunków.

Ograniczenia techniczne pomiarów wewnątrzbudynkowych

Kamera termowizyjna rejestruje temperaturę powierzchniową, a nie „wnętrze” przegrody, dlatego wynik jest wrażliwy na warunki pomiaru i eksploatację.

Najczęstsze czynniki ograniczające to:

• Bezwładność cieplna – podłogi betonowe reagują z opóźnieniem; wiarygodny pomiar wymaga stabilnych warunków przez ok. 12–24 godziny.
• Ogrzewanie płaszczyznowe – może maskować wady izolacji, ale jednocześnie pomaga ocenić rozkład pętli i wychwycić anomalie pracy instalacji.
• Wyposażenie – dywany i meble o niskim prześwicie zaburzają wymianę ciepła i mogą generować fałszywe „zimne pola”.

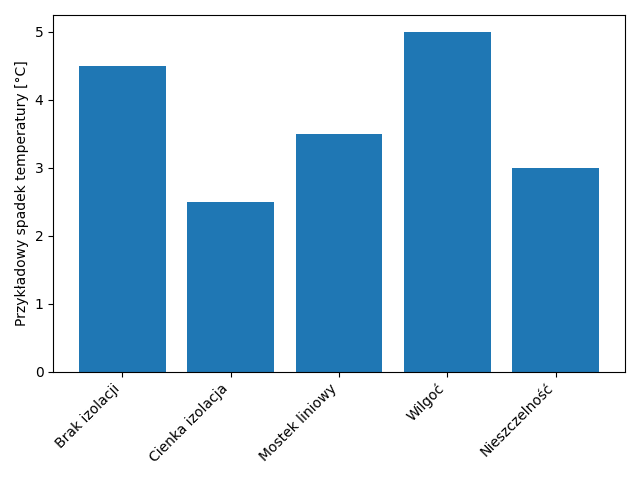

Rys. 2. Najczęstsze wady podłogi i procentowy ubytek ciepła przez nie spowodowane.

Profesjonalna diagnostyka termowizyjna

Skuteczna lokalizacja przyczyn wychłodzenia podłogi wymaga nie tylko aparatury o wysokiej czułości termicznej (NETD), ale przede wszystkim wiedzy z fizyki budowli i doświadczenia w interpretacji złożonych sygnatur cieplnych.

Jeżeli planują Państwo rzetelną weryfikację stanu izolacji fundamentów i podłóg w obiekcie, zespół inżynierów, współpracujących z firmą Protermowizja, oferuje kompleksowe badania diagnostyczne. Pomiary pozwalają precyzyjnie wskazać wady wykonawcze oraz przygotować podstawę do ukierunkowanych działań naprawczych i optymalizacji kosztów eksploatacji budynku.
