Termowizyjna analiza pracy kaloryferów - lokalizacja zatorów i powietrza

Wykorzystanie radiometrii termowizyjnej w diagnostyce instalacji HVAC umożliwia bezinwazyjną ocenę sprawności cieplnej grzejników wodnych. Obrazowanie w podczerwieni pozwala na precyzyjną identyfikację anomalii w rozkładzie temperatury powierzchniowej, które są bezpośrednim następstwem zaburzeń przepływu czynnika grzewczego lub obecności fazy gazowej w wymienniku.

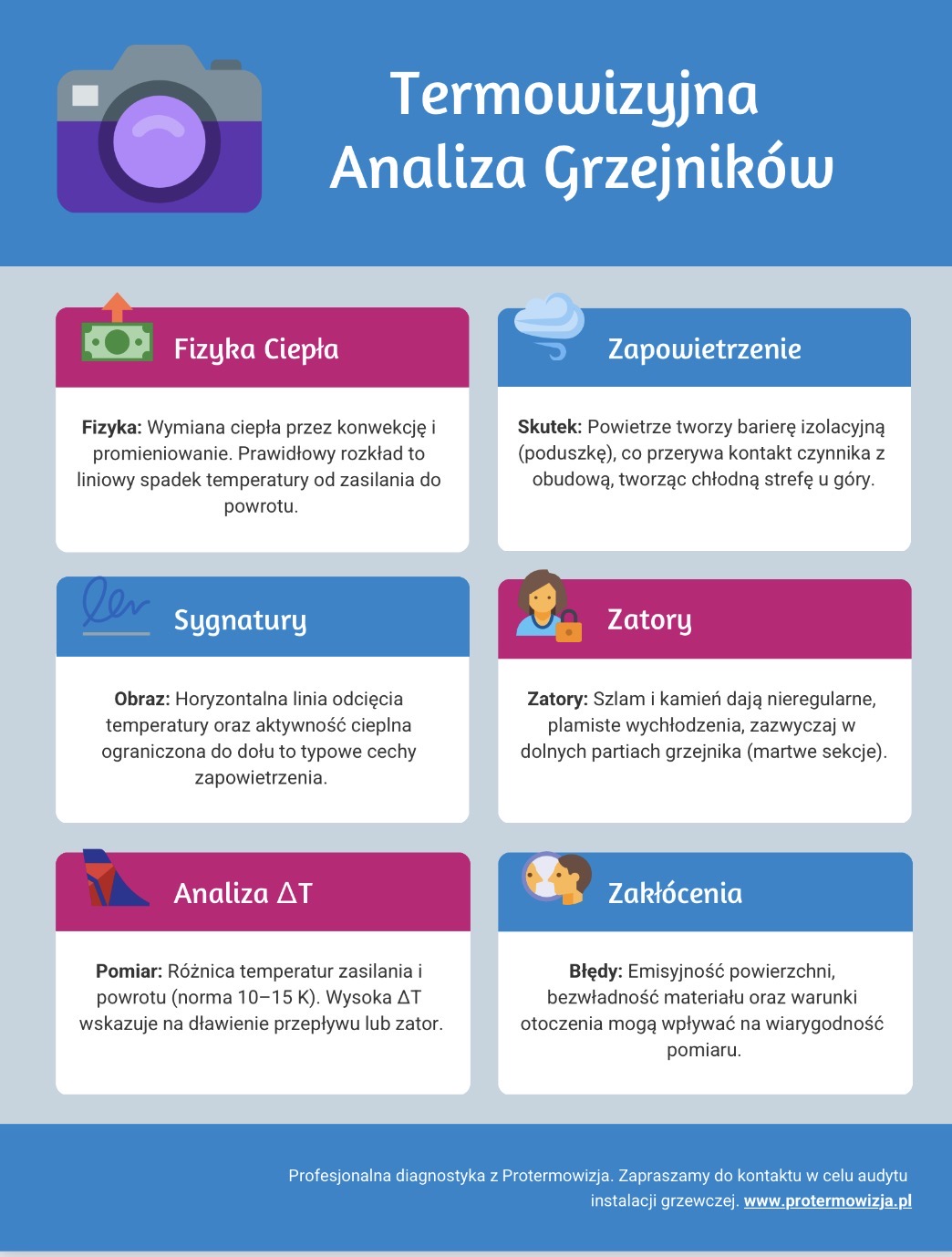

Rys. 1. Co wpływa na anomalie temperaturowe grzejników i jak to zbadać termowizją?

Fizyczne podstawy wymiany ciepła w grzejnikach wodnych

Efektywność cieplna kaloryfera opiera się na wieloetapowym przekazywaniu energii. Nośnik ciepła (woda) oddaje energię do ścianek wymiennika w procesie konwekcji wymuszonej. Następnie energia przenika przez materiał grzejnika na drodze przewodzenia (kondukcji), by ostatecznie zostać przekazana do otoczenia poprzez konwekcję naturalną oraz promieniowanie podczerwone.

W warunkach nominalnych rozkład temperatury powinien wykazywać łagodny, liniowy spadek w osi pionowej – od króćca zasilającego do powrotnego. Każde odstępstwo od tego schematu może wskazywać na:

• zaburzenia przepływu (laminarnego lub turbulentnego),
• niewłaściwe zrównoważenie hydrauliczne,
• obecność powietrza w górnej części grzejnika.

Wpływ zapowietrzenia kaloryfera na rozkład temperatur

Powietrze w instalacji centralnego ogrzewania znacząco zmienia warunki wymiany ciepła. Jego współczynnik przewodzenia ciepła jest wielokrotnie niższy niż wody, co powoduje powstanie lokalnej bariery izolacyjnej.

W praktyce prowadzi to do utworzenia tzw. poduszki powietrznej w najwyższych punktach wymiennika. Dochodzi wówczas do przerwania ciągłości kontaktu czynnika z górną częścią obudowy. Na obrazie termowizyjnym objawia się to jako wyraźna chłodna strefa o ostrej granicy temperaturowej.

Charakterystyczne sygnatury termiczne zapowietrzonych kaloryferów

Analiza różnicowa pozwala odróżnić zapowietrzenie od innych usterek instalacyjnych. Typowy obraz zapowietrzonego grzejnika obejmuje:

• Horyzontalną linię odcięcia – górna część grzejnika pozostaje wyraźnie chłodniejsza od dolnej.
• Aktywność cieplną ograniczoną do dolnych sekcji – w skrajnych przypadkach ciepło widoczne jest wyłącznie w pobliżu przyłączy.
• Wyraźny kontrast temperaturowy między strefą aktywną a nieaktywną.

Takie wzorce jednoznacznie wskazują na obecność powietrza blokującego prawidłową cyrkulację czynnika.

Zapowietrzenie a niedrożność hydrauliczna – kluczowe różnice

W diagnostyce inżynierskiej istotne jest rozróżnienie obecności powietrza od zatorów hydraulicznych lub błędów regulacyjnych.

Zatory (szlam, kamień kotłowy):

• wychłodzenia pojawiają się najczęściej w dolnych partiach grzejnika,
• obraz ma charakter nieregularny i „plamisty”,
• widoczne są tzw. martwe sekcje.

Niewłaściwe zrównoważenie hydrauliczne:

• cały grzejnik osiąga obniżoną temperaturę,
• rozkład temperatur pozostaje względnie jednorodny,
• wskazuje to na zbyt mały strumień masy czynnika (ṁ).

Tab. 1. Diagnostyka termowizyjna kaloryferów – analiza ΔT

Analiza ΔT między zasilaniem a powrotem grzejnika

Istotnym elementem diagnostyki jest analiza różnicy temperatur między przewodem zasilającym a powrotnym (ΔT). W instalacjach pracujących w standardowych parametrach projektowych ΔT mieści się zazwyczaj w zakresie 10–15 K.

Nieprawidłowości mogą wskazywać na:

1. zbyt wysoką wartość ΔT przy niskiej temperaturze powierzchni – możliwe dławienie przepływu lub częściowy zator,
2. minimalną różnicę temperatur przy zimnym grzejniku – brak cyrkulacji (np. blokada zaworu, zamknięty przepływ).

Analiza termowizyjna umożliwia szybką weryfikację rzeczywistego stanu pracy wymiennika bez ingerencji w instalację.

Ograniczenia interpretacyjne i czynniki zakłócające pomiar

Precyzja pomiaru radiometrycznego zależy od właściwości emisyjnych powierzchni. Grzejniki pokryte lakierem o wysokim połysku lub wykonane z materiałów o niskiej emisyjności mogą generować refleksy cieplne, które niedoświadczony operator może błędnie zinterpretować.

Na wiarygodność wyniku wpływają również:

1. Bezwładność cieplna materiału – żeliwo stabilizuje się wolniej niż aluminium.
2. Warunki brzegowe w pomieszczeniu – temperatura powietrza oraz sąsiedztwo przegród zewnętrznych wpływają na tempo oddawania ciepła.

Prawidłowa interpretacja wymaga uwzględnienia tych czynników w analizie termogramu.

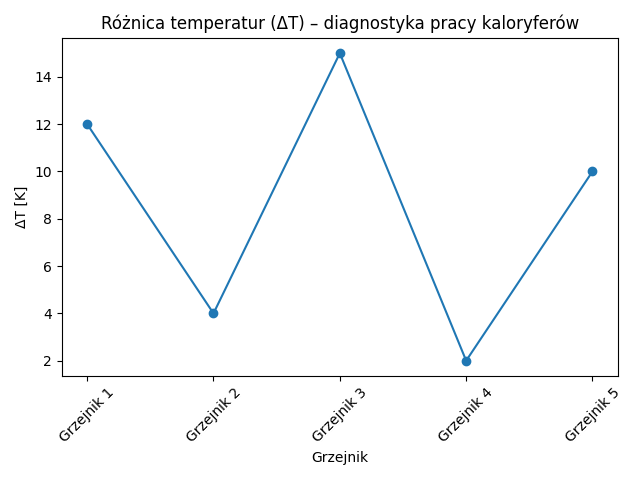

Rys. 2. Diagnostyka pracy kaloryferów.

Profesjonalna diagnostyka kaloryferów z Protermowizja

Precyzyjna lokalizacja zapowietrzonych kaloryferów oraz identyfikacja zatorów hydraulicznych wymaga zarówno zaawansowanej aparatury pomiarowej, jak i wiedzy z zakresu hydrauliki oraz termodynamiki. Specjaliści firmy Protermowizja realizują kompleksowe badania termowizyjne instalacji centralnego ogrzewania, umożliwiające bezinwazyjną ocenę sprawności grzejników oraz wskazanie rzeczywistej przyczyny nieefektywnej pracy systemu. Zapraszamy do kontaktu w celu przeprowadzenia profesjonalnego audytu termowizyjnego Państwa instalacji grzewczej.
