Skontaktuj się z nami!Diagnostyka termowizyjna należy do najbardziej skutecznych i jednocześnie całkowicie bezinwazyjnych metod wykrywania nieprawidłowości w instalacjach wodnych oraz grzewczych. Rejestracja promieniowania podczerwonego umożliwia analizę rozkładu temperatur na powierzchni przegród budowlanych, co w sprzyjających warunkach fizycznych pozwala na precyzyjne wskazanie miejsc awarii ukrytych pod warstwami wykończeniowymi.

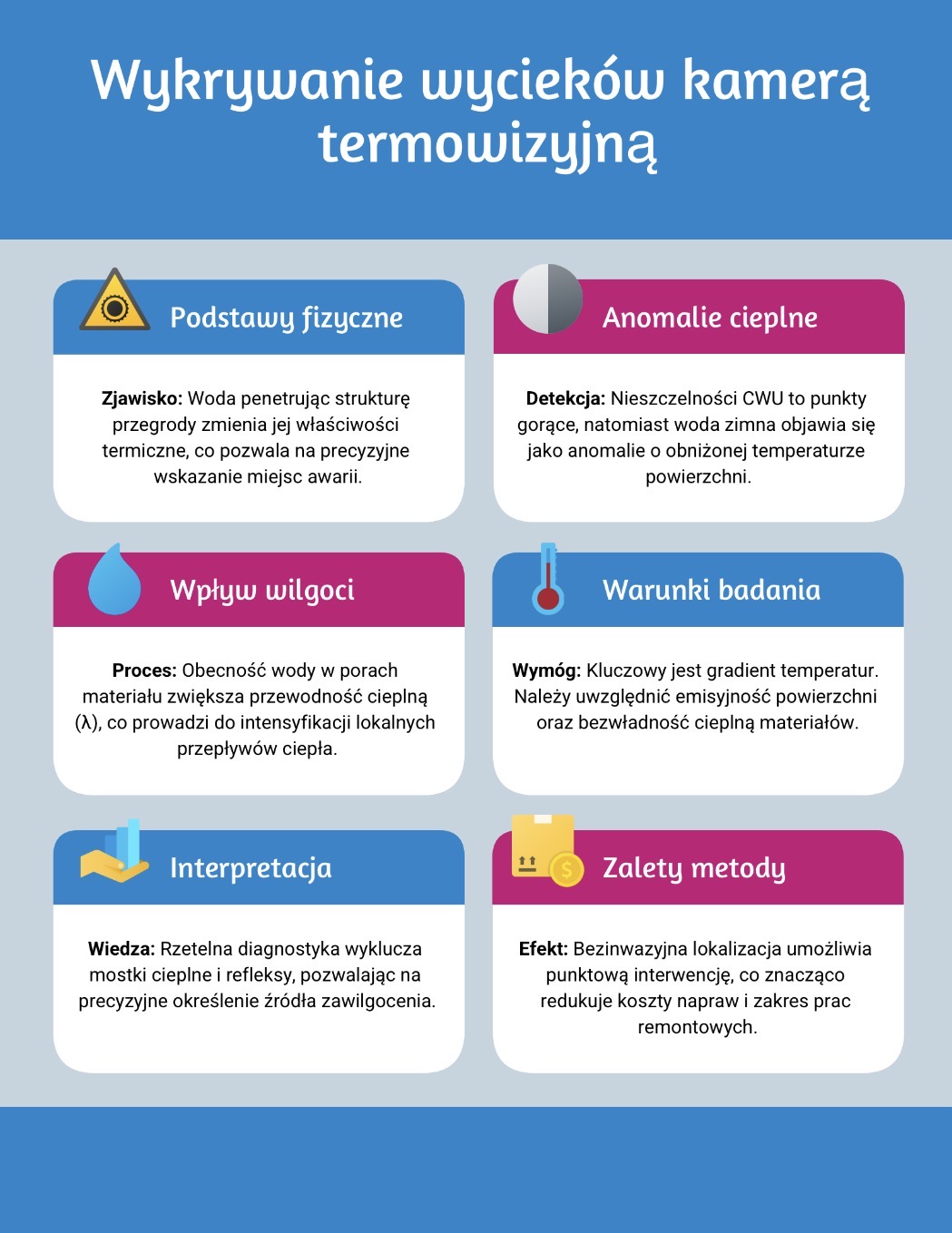

Rys. 1. Jakie kroki podjąć, żeby wykryć termowizją wycieki instalacji?Fizyczne podstawy lokalizacji wycieków w podczerwieni
Skuteczność badań termowizyjnych w diagnostyce instalacji wynika z możliwości obserwacji różnic temperatur oraz zmian w emisji promieniowania podczerwonego. W przypadku rozszczelnienia przewodu hydraulicznego kluczową rolę odgrywa proces wymiany ciepła pomiędzy medium roboczym a materiałami budowlanymi otaczającymi instalację.
Woda, penetrując strukturę przegrody, prowadzi do istotnej zmiany jej właściwości termofizycznych. W porównaniu z suchymi materiałami budowlanymi charakteryzuje się ona znacznie wyższą pojemnością cieplną oraz przewodnością cieplną. W efekcie obszary zawilgocone stają się miejscami o odmiennym rozkładzie temperatur, co w obrazowaniu termicznym manifestuje się jako wyraźne anomalie cieplne.
Anomalie temperaturowe jako wskaźnik defektów instalacji
Interpretacja obrazu termowizyjnego wymaga rozróżnienia pomiędzy sygnaturą cieplną samej instalacji a sygnaturą wynikającą z wycieku. Charakter obserwowanych zjawisk zależy w dużej mierze od rodzaju medium oraz parametrów pracy systemu.
Instalacje ciepłej wody użytkowej (CWU) i centralnego ogrzewania (CO)
Nieszczelność objawia się zazwyczaj jako lokalny obszar podwyższonej temperatury. Gorący czynnik roboczy przekazuje energię cieplną do otaczających materiałów, tworząc charakterystyczną strefę o zwiększonej emisji promieniowania podczerwonego.
Instalacje wody zimnej (ZW)
W tym przypadku identyfikacja wycieków jest bardziej złożona. Woda o niższej temperaturze powoduje lokalne wychłodzenie przegrody, a dodatkowo może pojawić się efekt chłodzenia związany z procesem parowania. Na termogramach obserwowane są wówczas anomalie o obniżonej temperaturze powierzchniowej.
Tab. 1. Diagnostyka termowizyjna wycieków instalacyjnych
Typ instalacji Typowa anomalia termiczna Możliwa przyczyna Znaczenie diagnostyczne Ciepła woda / CO Lokalna strefa podwyższonej temperatury Nieszczelność przewodu Potencjalne miejsce wycieku Zimna woda Obszar obniżonej temperatury Migracja wilgoci / wyciek Podejrzenie zawilgocenia przegrody Połączenia / złączki Nieregularny gradient temperatur Mikronieszczelności Strefa podwyższonego ryzyka awarii Przegrody budowlane Rozmyte anomalie cieplne Kapilarne podciąganie wilgoci Wtórne skutki wycieku
Oddziaływanie wilgoci na właściwości cieplne przegród
Obecność wilgoci w strukturze materiałów budowlanych prowadzi do radykalnych zmian w ich parametrach cieplnych. Zjawisko to ma fundamentalne znaczenie w interpretacji obrazów termowizyjnych.
Wzrost przewodności cieplnej (λ)
Woda zastępuje powietrze w porach materiału, co skutkuje znacznym obniżeniem oporu cieplnego przegrody. Materiał zawilgocony staje się bardziej „przewodzący”, co prowadzi do intensyfikacji lokalnych przepływów ciepła.
Migracja wilgoci w strukturze materiału
Wilgoć rozprzestrzenia się kapilarnie oraz zgodnie z gradientami grawitacyjnymi, co w obrazowaniu termicznym może prowadzić do rozmycia granic anomalii. Analiza charakteru tych zmian pozwala na określenie potencjalnego źródła zawilgocenia.
Warunki poprawnego badania i ograniczenia diagnostyczne
Efektywność badań termowizyjnych jest ściśle związana z warunkami pomiarowymi. Kluczowym czynnikiem jest odpowiedni gradient temperatur pomiędzy medium w instalacji a otoczeniem. Brak różnicy temperatur ogranicza możliwość uzyskania kontrastu diagnostycznego.
Do istotnych czynników wpływających na interpretację wyników należą:
- właściwości emisyjne badanych powierzchni,
- bezwładność cieplna materiałów budowlanych,
- głębokość posadowienia przewodów,
- wpływ zewnętrznych źródeł ciepła.
W praktyce oznacza to konieczność uwzględnienia kontekstu fizycznego całej przegrody, a nie jedynie lokalnych wskazań kamery.

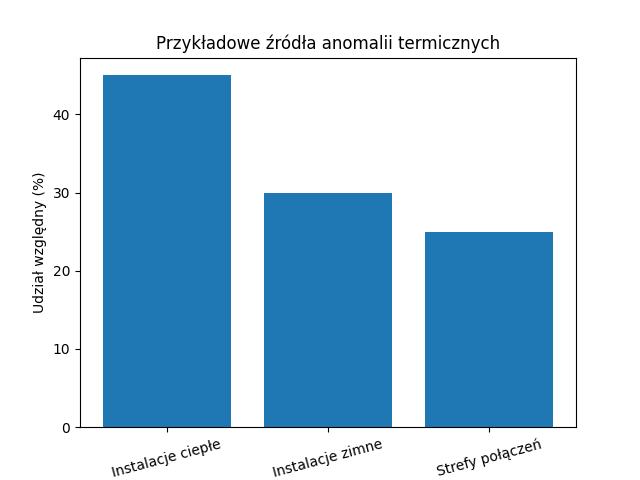

Rys. 2. Instalacje ciepłe są najczęściej odpowiedzialne za anomalie cieplne. Znaczenie eksperckiej interpretacji termogramów
Kamera termowizyjna nie rejestruje bezpośrednio obecności wody, lecz zmiany w rozkładzie promieniowania podczerwonego. Rzetelna diagnostyka wymaga wiedzy technicznej umożliwiającej wykluczenie alternatywnych przyczyn obserwowanych anomalii, takich jak naturalne mostki cieplne czy artefakty refleksyjne.
Profesjonalna analiza pozwala na znaczące ograniczenie zakresu prac remontowych. Zamiast prowadzenia rozległych odkrywek możliwe jest punktowe wskazanie miejsca interwencji, co przekłada się na redukcję kosztów naprawczych.
Precyzyjna lokalizacja wycieków i nieszczelności instalacyjnych wymaga nie tylko zaawansowanej aparatury pomiarowej, lecz przede wszystkim doświadczenia w interpretacji zjawisk cieplnych. Protermowizja realizuje badania termowizyjne w oparciu o wiedzę z zakresu fizyki budowli oraz mechaniki instalacyjnej, zapewniając wiarygodną ocenę stanu technicznego budynku i instalacji.
