Jak zlokalizować ukryty wyciek hydrauliczny w domu?

Diagnostyka termowizyjna instalacji podtynkowych i podłogowych bazuje na analizie promieniowania podczerwonego emitowanego przez powierzchnie przegród budowlanych. W ujęciu inżynierskim należy podkreślić, że kamera termowizyjna nie „prześwietla” betonu ani jastrychu — rejestruje jedynie rozkład temperatury będący efektem transportu energii cieplnej od medium znajdującego się w rurze do zewnętrznej warstwy przegrody.

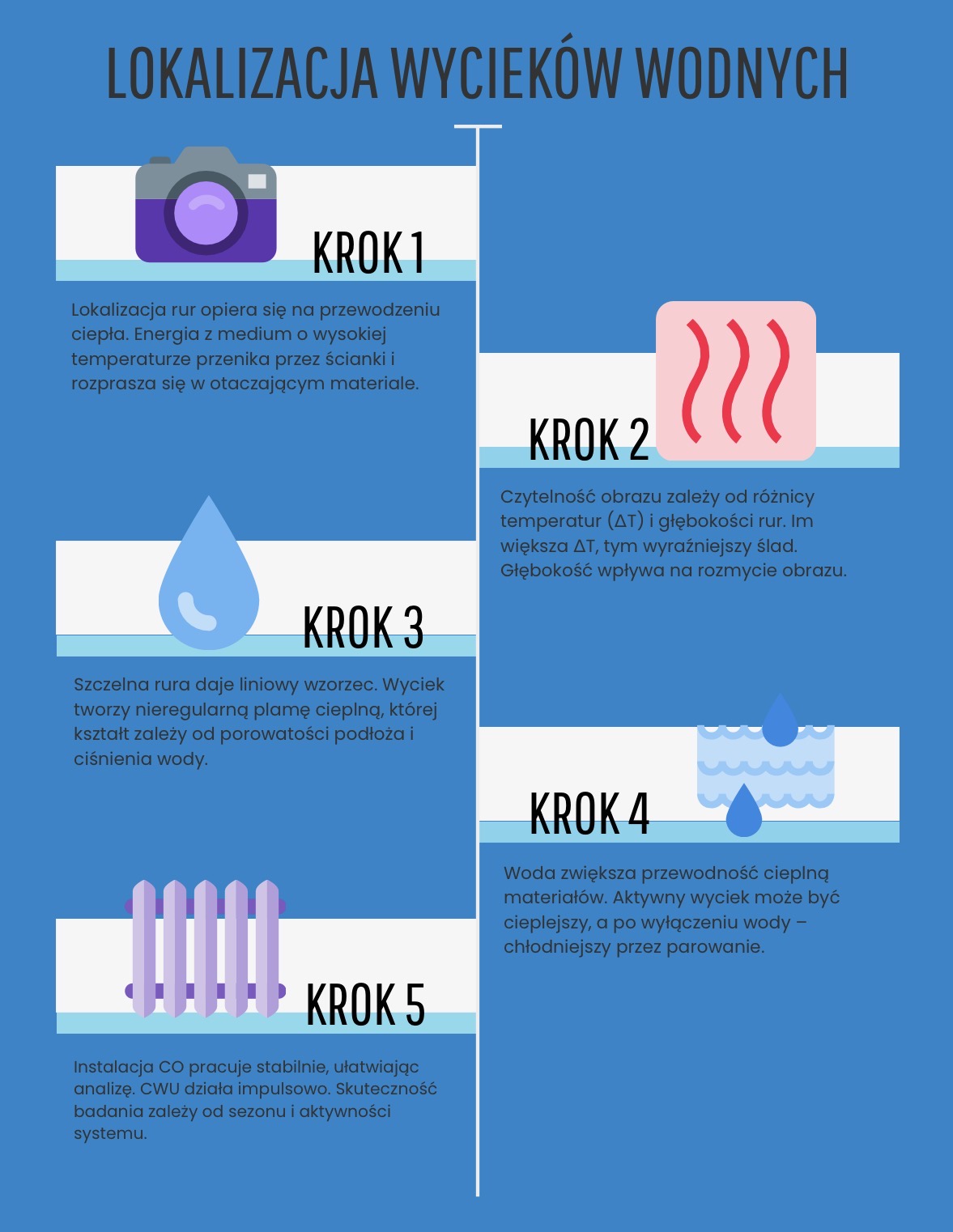

Rys. 1. Lokalizacja wycieków wodnych w hydraulice w kilku krokach.

Mechanizmy transferu ciepła w diagnostyce instalacji wodnych

Lokalizacja rur z ciepłą wodą użytkową (CWU) oraz instalacji centralnego ogrzewania (CO) opiera się przede wszystkim na zjawisku przewodzenia ciepła (kondukcji). Energia z medium o podwyższonej temperaturze przenika przez ścianki przewodu, a następnie rozprasza się w materiale otaczającym — najczęściej w jastrychu, betonie lub tynku.

Proces ten ma charakter dyfuzyjny, co oznacza, że energia cieplna rozchodzi się stopniowo w ośrodku stałym zgodnie z gradientem temperatury. To właśnie ten rozkład temperatury rejestrowany jest w postaci obrazu termicznego.

Wpływ głębokości instalacji i różnicy temperatur (ΔT)

Czytelność obrazu termowizyjnego zależy od dwóch kluczowych parametrów:

• różnicy temperatur (ΔT) pomiędzy medium a otaczającą przegrodą,
• głębokości posadowienia przewodu.

Im większa ΔT, tym wyraźniejszy i bardziej kontrastowy jest ślad cieplny na powierzchni. Z kolei głębokość instalacji determinuje stopień rozproszenia energii. Rura położona głęboko generuje obraz szerszy i bardziej rozmyty, co wynika z izotropowego charakteru przewodzenia ciepła w jednorodnym materiale.

W praktyce oznacza to, że lokalizacja instalacji w cienkiej warstwie jastrychu jest znacznie prostsza niż w masywnym stropie żelbetowym.

Sygnatura termiczna szczelnej instalacji a obraz wycieku

Sprawna, szczelna instalacja generuje na termogramie liniowy i powtarzalny wzorzec cieplny o względnie stałej szerokości. Rozkład temperatur jest regularny i odpowiada geometrii przebiegu przewodu.

W momencie rozszczelnienia charakterystyka radiometryczna ulega wyraźnej zmianie. W miejscu nieszczelności dochodzi do migracji medium do struktury materiału budowlanego. Powstaje wówczas amorficzna, nieregularna plama cieplna, która przestaje mieć liniowy charakter i przyjmuje kształt zależny od porowatości podłoża oraz ciśnienia w instalacji.

Rozmiar plamy oraz tempo jej rozwoju zależą od:

• parametrów ciśnieniowych instalacji,
• właściwości sorpcyjnych materiału,
• temperatury medium.

Tab. 1. Diagnostyka termowizyjna instalacji wodnych – analiza porównawcza

Wpływ wilgoci na przewodność cieplną przegrody

Wilgoć istotnie zmienia właściwości cieplne materiałów budowlanych. Woda zwiększa współczynnik przewodzenia ciepła (λ), co powoduje lokalne obniżenie oporu cieplnego przegrody.

W fazie aktywnego wycieku obszar ten może wykazywać podwyższoną temperaturę względem otoczenia. Po wyłączeniu instalacji sytuacja może ulec odwróceniu — efekt parowania oraz bezwładność cieplna wilgotnego materiału mogą powodować lokalne wychłodzenie powierzchni.

Interpretacja wymaga zatem uwzględnienia stanu pracy instalacji.

Różnice diagnostyczne: CWU a instalacja centralnego ogrzewania

Instalacja CWU pracuje nieregularnie i generuje krótkotrwałe impulsy cieplne o wysokiej temperaturze. W przypadku wycieku sygnatura może być dynamiczna i zmienna w czasie.

Instalacja CO w sezonie grzewczym pracuje w trybie bardziej stabilnym, co ułatwia analizę rozkładu temperatur. Jednocześnie, poza sezonem grzewczym, skuteczność pasywnej diagnostyki znacząco maleje z powodu braku gradientu temperatur.

Ograniczenia i warunki skutecznego badania termowizyjnego

Efektywność lokalizacji wycieku jest bezpośrednio związana ze stanem aktywności instalacji.

• Instalacje nieaktywne – przy wyrównaniu temperatur między medium a przegrodą metoda pasywna staje się nieskuteczna.
• Sezonowość – diagnostyka CO jest najbardziej efektywna w okresie grzewczym, gdy naturalny gradient temperatur jest największy.
• Stabilizacja cieplna – przed pomiarem niezbędne jest osiągnięcie ustalonego stanu pracy instalacji.

Kamera termowizyjna rejestruje jedynie temperaturę powierzchniową, dlatego interpretacja wymaga doświadczenia w analizie zjawisk dyfuzyjnych oraz rozróżnianiu wycieku od mostków termicznych czy naturalnych stref wychłodzenia.

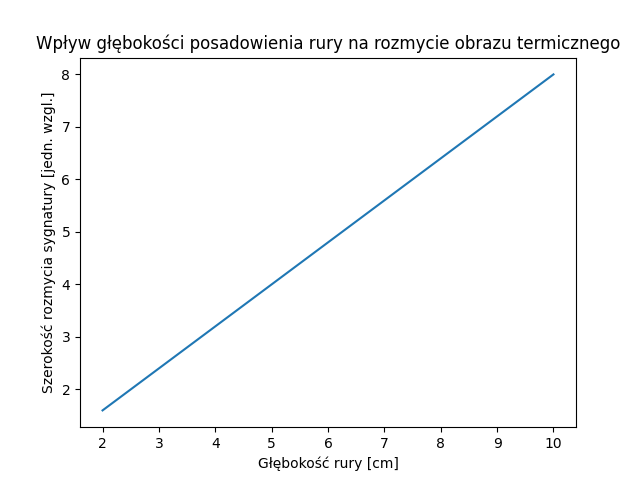

Rys. 2. Im głębiej rury są położone, tym trudniej je zdiagnozować termowizją

Precyzyjna diagnostyka termowizyjna instalacji hydraulicznych

Lokalizacja wycieków przy użyciu termowizji wymaga nie tylko aparatury o wysokiej czułości termicznej (NETD), lecz przede wszystkim kompetencji w zakresie fizyki budowli i hydrauliki instalacyjnej. Kluczowe jest prawidłowe rozpoznanie charakteru anomalii temperaturowej oraz jej korelacja z warunkami pracy systemu.

Zespół firmy Protermowizja realizuje specjalistyczne badania termowizyjne umożliwiające bezinwazyjne wskazanie miejsca awarii. Precyzyjna diagnostyka pozwala ograniczyć zakres prac odkrywkowych do minimum, redukując koszty oraz skalę ingerencji w strukturę budynku.
