Skuteczne sposoby na wykrycie nieszczelności w skrzynkach roletowych

Diagnostyka termograficzna przegród zewnętrznych wymaga szczególnej uwagi w miejscach o złożonej geometrii i przerwanej ciągłości izolacji. Jednym z najbardziej newralgicznych obszarów w bilansie cieplnym budynku pozostaje strefa nadproża zintegrowana z systemem roletowym. Skrzynki roletowe – ze względu na swoją konstrukcję oraz powiązanie ze stolarką otworową – należą do detali o podwyższonym ryzyku występowania anomalii temperaturowych.

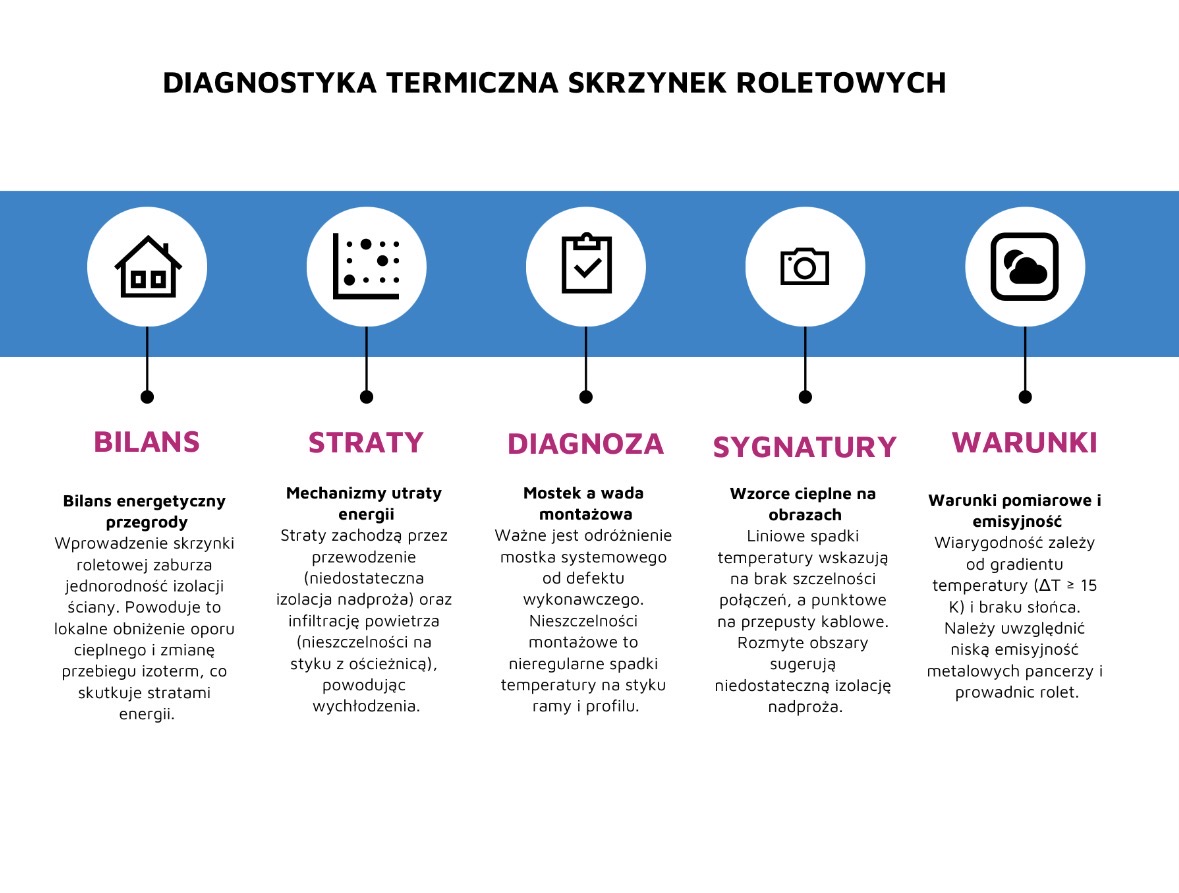

Rys. 1. Jak wygląda badanie kamerą termowizyjną kaset roletowych?

Znaczenie skrzynek roletowych w bilansie energetycznym przegrody

Wprowadzenie skrzynki roletowej w przestrzeń nadproża zaburza jednorodność warstwy termoizolacyjnej ściany. Z punktu widzenia fizyki budowli powoduje to zmianę przebiegu izoterm w obrębie przegrody oraz lokalne obniżenie oporu cieplnego.

Nieprawidłowo zaprojektowany lub wykonany detal montażowy może prowadzić do powstania zarówno mostków geometrycznych, jak i materiałowych. W konsekwencji współczynnik przenikania ciepła w tej strefie odbiega od parametrów projektowych elewacji, co skutkuje mierzalnymi stratami energii oraz obniżeniem temperatury powierzchni wewnętrznych.

Mechanizmy strat ciepła w rejonie nadproża i skrzynki

Utrata energii w obrębie skrzynki roletowej zachodzi głównie poprzez dwa mechanizmy: przewodzenie i konwekcję.

Przewodzenie (kondukcja) związane jest z niewystarczającym oporem cieplnym materiałów konstrukcyjnych skrzynki (PVC, aluminium) oraz brakiem odpowiedniego docieplenia nadproża. W przypadku niedostatecznej izolacji za korpusem rolety strumień ciepła przepływa bezpośrednio przez betonowy element konstrukcyjny.

Infiltracja powietrza ma charakter dynamiczny i wynika z nieszczelności na styku skrzynki z ościeżnicą, w obrębie prowadnic lub przy przepustach instalacyjnych. Niekontrolowany napływ powietrza powoduje lokalne wychłodzenia o dużej intensywności, szczególnie widoczne w sezonie grzewczym.

Tab. 1. Diagnostyka skrzynek roletowych – interpretacja anomalii termicznych

Mostek konstrukcyjny a wada montażowa – różnice diagnostyczne

W analizie termograficznej istotne jest odróżnienie mostka systemowego od defektu wykonawczego.

Mostek konstrukcyjny wynika z właściwości samego rozwiązania technicznego (np. system rolet nadstawnych o ograniczonej izolacyjności). Z kolei nieszczelności montażowe objawiają się jako lokalne, nieregularne spadki temperatury, często związane z brakiem ciągłości uszczelnienia pomiędzy ramą okienną a profilem adaptacyjnym.

W systemach podtynkowych częstym problemem bywa nieprawidłowe osadzenie płyty czołowej lub brak właściwego połączenia z izolacją elewacyjną, co prowadzi do wtórnych spękań i infiltracji powietrza.

Charakterystyczne sygnatury termiczne na obrazach diagnostycznych

Interpretacja termogramów opiera się na identyfikacji powtarzalnych wzorców cieplnych:

• Liniowe spadki temperatury – zwykle widoczne wzdłuż dolnej krawędzi skrzynki, wskazujące na brak szczelności połączenia ze stolarką.
• Punktowe wychłodzenia – charakterystyczne dla przepustów kablowych i mechanizmów sterowania.
• Rozmyte obszary o obniżonej temperaturze – sugerujące niedostateczną izolację nadproża.

W obserwacji zewnętrznej nieszczelności mogą ujawniać się jako lokalne „wycieki” ciepła, widoczne w postaci podwyższonej temperatury radiacyjnej w obrębie szczelin obudowy.

Znaczenie warunków pomiarowych

Wiarygodność diagnostyki skrzynek roletowych jest silnie uzależniona od warunków środowiskowych.

Dla uzyskania miarodajnych wyników konieczne jest:

• zachowanie odpowiedniego gradientu temperatur (ΔT ≥ 15 K),
• brak bezpośredniego nasłonecznienia elewacji,
• stabilne warunki ciśnieniowe.

Promieniowanie słoneczne może maskować defekty izolacyjne, natomiast silny wiatr – choć intensyfikuje infiltrację – może jednocześnie nadmiernie schładzać powierzchnię, utrudniając ocenę mostków przewodzeniowych.

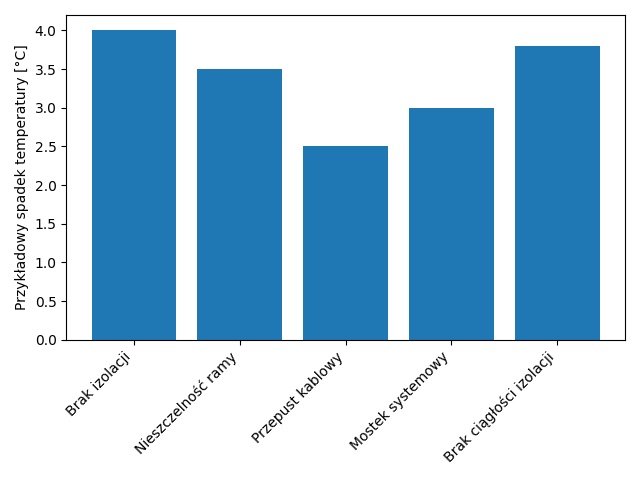

Rys. 1. Anomalie przy kasetach roletowych i procentowa strata ciepła przy każdej z nich.

Ograniczenia interpretacyjne

Kamera termowizyjna rejestruje temperaturę powierzchniową, a nie bezpośredni przepływ energii. Elementy metalowe, takie jak pancerze czy prowadnice, cechują się niską emisyjnością i wysoką refleksyjnością, co może prowadzić do błędnych wniosków, jeśli nie zostanie uwzględniona temperatura odbita oraz właściwe parametry kalibracyjne.

Prawidłowa interpretacja wymaga więc zarówno odpowiedniego sprzętu, jak i wiedzy z zakresu fizyki budowli.

Podsumowanie diagnostyczne

Precyzyjna identyfikacja nieszczelności w obrębie skrzynek roletowych pozwala na ograniczenie strat energii oraz poprawę komfortu cieplnego pomieszczeń. Termowizja umożliwia bezinwazyjne wskazanie anomalii w jednym z najbardziej złożonych detali konstrukcyjnych budynku.
