Pomiar punktu rosy kamerą termowizyjną - wykrywanie zawilgoceń

Ocena stanu technicznego przegród budowlanych w ujęciu fizyki budowli wymaga szczegółowej analizy zjawisk cieplno-wilgotnościowych. Jednym z kluczowych czynników wpływających na trwałość konstrukcji oraz stabilność jej parametrów termoizolacyjnych jest obecność wilgoci, a w szczególności mechanizmy prowadzące do kondensacji pary wodnej.

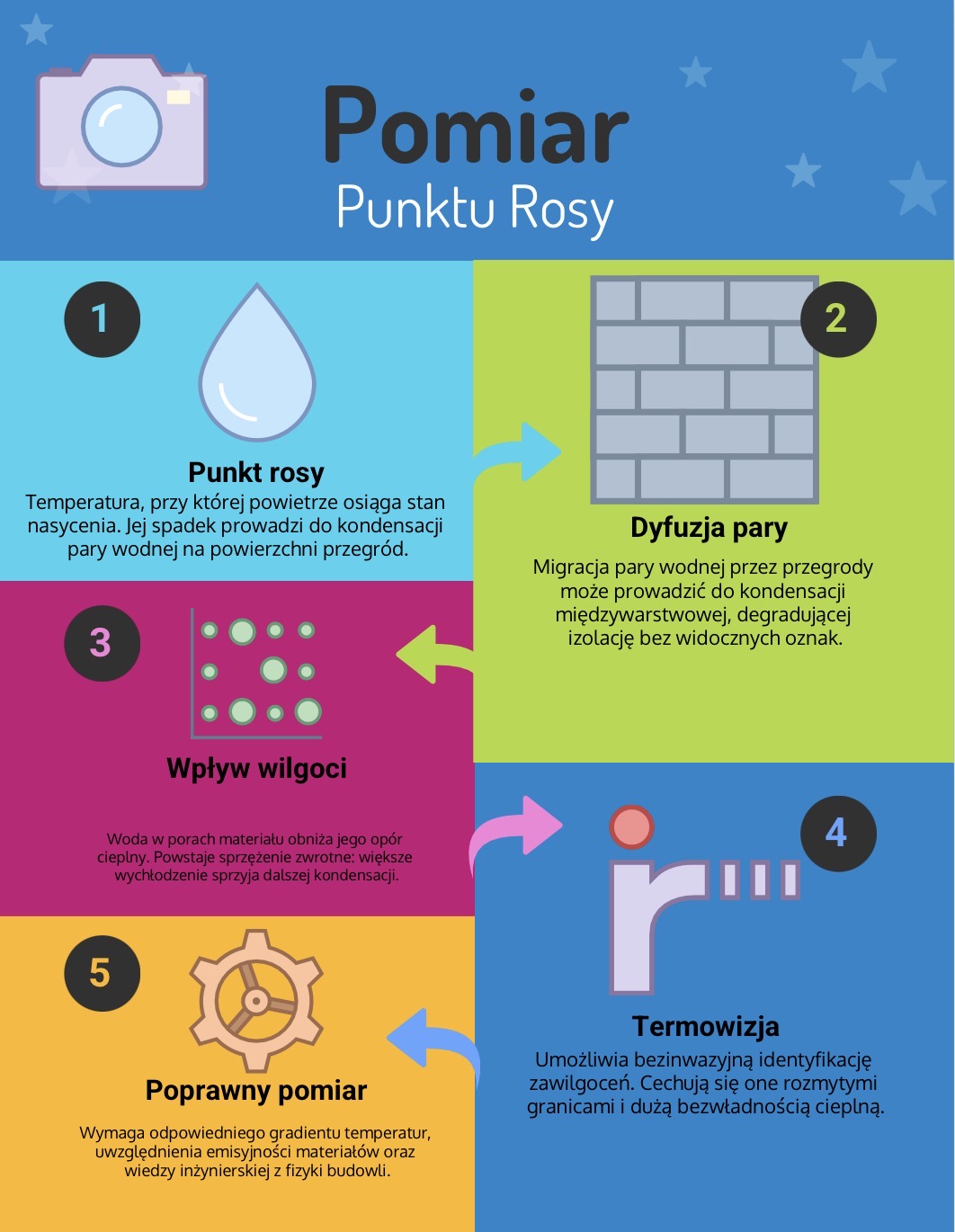

Rys. 1. Termowizja pomaga w ustaleniu punktu rosy w nieruchomości.

Punkt rosy jako parametr krytyczny w fizyce budowli

Punkt rosy stanowi wielkość fizyczną określającą temperaturę, przy której powietrze o zadanej wilgotności względnej oraz ciśnieniu osiąga stan nasycenia. Obniżenie temperatury poniżej tej wartości prowadzi do zmiany stanu skupienia pary wodnej i pojawienia się kondensatu.

W praktyce eksploatacyjnej budynku zjawisko to ma istotne znaczenie w miejscach kontaktu ciepłego, wilgotnego powietrza wewnętrznego z wychłodzonymi fragmentami przegród. W sytuacji, gdy temperatura powierzchniowa materiału spada poniżej temperatury punktu rosy, dochodzi do kondensacji powierzchniowej, której długotrwałe utrzymywanie się prowadzi do stopniowego zawilgocenia struktury przegrody.

Dyfuzja pary wodnej i kondensacja międzywarstwowa

Procesy wilgotnościowe w budynkach nie ograniczają się wyłącznie do zjawisk zachodzących na powierzchni. Para wodna przemieszcza się w obrębie przegród na skutek gradientów ciśnienia cząstkowego, co w okresie grzewczym prowadzi do jej migracji z wnętrza budynku w kierunku środowiska zewnętrznego.

Szczególnie istotnym zjawiskiem jest kondensacja międzywarstwowa, pojawiająca się w sytuacji przecięcia rozkładu temperatur w przegrodzie z temperaturą punktu rosy. Mechanizm ten jest niebezpieczny z uwagi na brak jednoznacznych sygnałów wizualnych oraz możliwość długotrwałej degradacji materiałów izolacyjnych.

Istotną rolę odgrywają również mostki termiczne, które prowadzą do lokalnych obniżeń temperatury powierzchniowej. W takich strefach ryzyko osiągnięcia warunków kondensacyjnych jest znacząco wyższe, co często manifestuje się rozwojem pleśni lub zawilgoceń w narożach pomieszczeń.

Wpływ wilgoci na parametry cieplne materiałów

Obecność wilgoci w strukturze materiałów budowlanych prowadzi do wyraźnej zmiany ich właściwości termicznych. Woda, charakteryzująca się wysoką przewodnością cieplną, zastępuje powietrze w porach materiału, co skutkuje obniżeniem oporu cieplnego przegrody.

Zjawisko to tworzy mechanizm sprzężenia zwrotnego – wzrost przewodności cieplnej prowadzi do dalszego wychładzania powierzchni, a tym samym zwiększa prawdopodobieństwo kondensacji. W obrazowaniu termowizyjnym obszary zawilgocone wykazują charakterystyczne anomalie temperaturowe, wynikające zarówno ze zmienionych parametrów cieplnych, jak i procesów parowania powierzchniowego.

Tab. 1.  Analiza punktu rosy i zawilgoceń

Termowizja w analizie higrotermicznej przegród

Kamera termowizyjna umożliwia bezinwazyjną identyfikację stref, w których istnieje ryzyko kondensacji pary wodnej lub w których doszło już do zawilgocenia materiałów. Nowoczesne systemy pomiarowe pozwalają na korelację temperatury powierzchniowej z obliczeniową temperaturą punktu rosy, co znacząco zwiększa wiarygodność interpretacji.

Charakterystyczne cechy anomalii wilgotnościowych

W odróżnieniu od klasycznych wad izolacji, strefy zawilgocone cechują się:

1. Rozmytym przebiegiem granic – wynikającym z kapilarnej migracji wilgoci.
2. Zwiększoną bezwładnością cieplną – będącą konsekwencją wysokiej pojemności cieplnej wody.
3. Efektem chłodzenia wyparnego – związanym z procesami parowania na powierzchni przegrody.

Analiza tych zjawisk pozwala na odróżnienie naturalnych różnic temperaturowych od patologii wilgotnościowych.

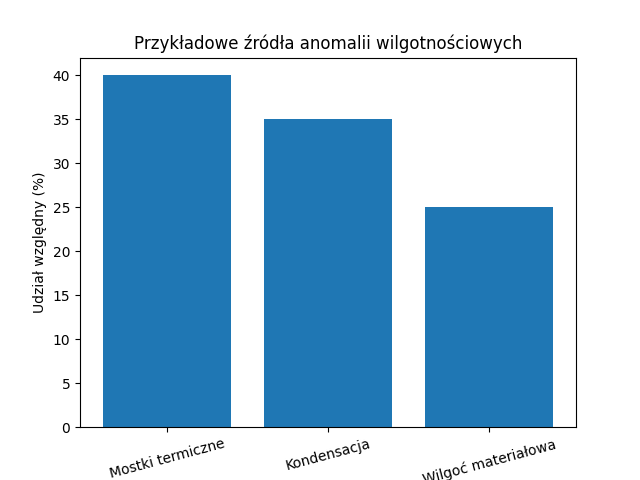

Rys. 2. Mostki termiczne są najczęstszą anomalią wilgotnościową.

Warunki poprawnego pomiaru i ograniczenia metody

Rzetelność badań termowizyjnych uzależniona jest od spełnienia określonych warunków pomiarowych. Kluczowe znaczenie ma odpowiedni gradient temperatur pomiędzy wnętrzem a środowiskiem zewnętrznym, a także uwzględnienie właściwości radiacyjnych badanych powierzchni.

W interpretacji wyników konieczne jest uwzględnienie takich czynników jak:

• emisyjność materiałów wykończeniowych,
• wpływ odbić promieniowania podczerwonego,
• bezwładność cieplna konstrukcji,
• warunki środowiskowe towarzyszące badaniu.

Precyzyjna identyfikacja stref kondensacji oraz lokalizacja ognisk zawilgoceń wymaga zarówno zaawansowanego zaplecza technologicznego, jak i wiedzy inżynierskiej z zakresu fizyki budowli. Protermowizja realizuje specjalistyczne pomiary termowizyjne, umożliwiające wczesne wykrywanie nieprawidłowości cieplno-wilgotnościowych oraz ograniczenie ryzyka kosztownych napraw.
