Diagnostyka awarii i nierównego grzania podłogówki kamerą termowizyjną

Termowizyjna analiza systemów ogrzewania płaszczyznowego stanowi jedno z najskuteczniejszych narzędzi weryfikacji poprawności działania instalacji grzewczej. Obrazowanie rozkładu temperatury na powierzchni jastrychu umożliwia bezinwazyjną ocenę procesów zachodzących w obrębie przegrody poziomej, w oparciu o mechanizmy przewodzenia ciepła oraz charakterystykę przepływu czynnika grzewczego w obiegach hydraulicznych.

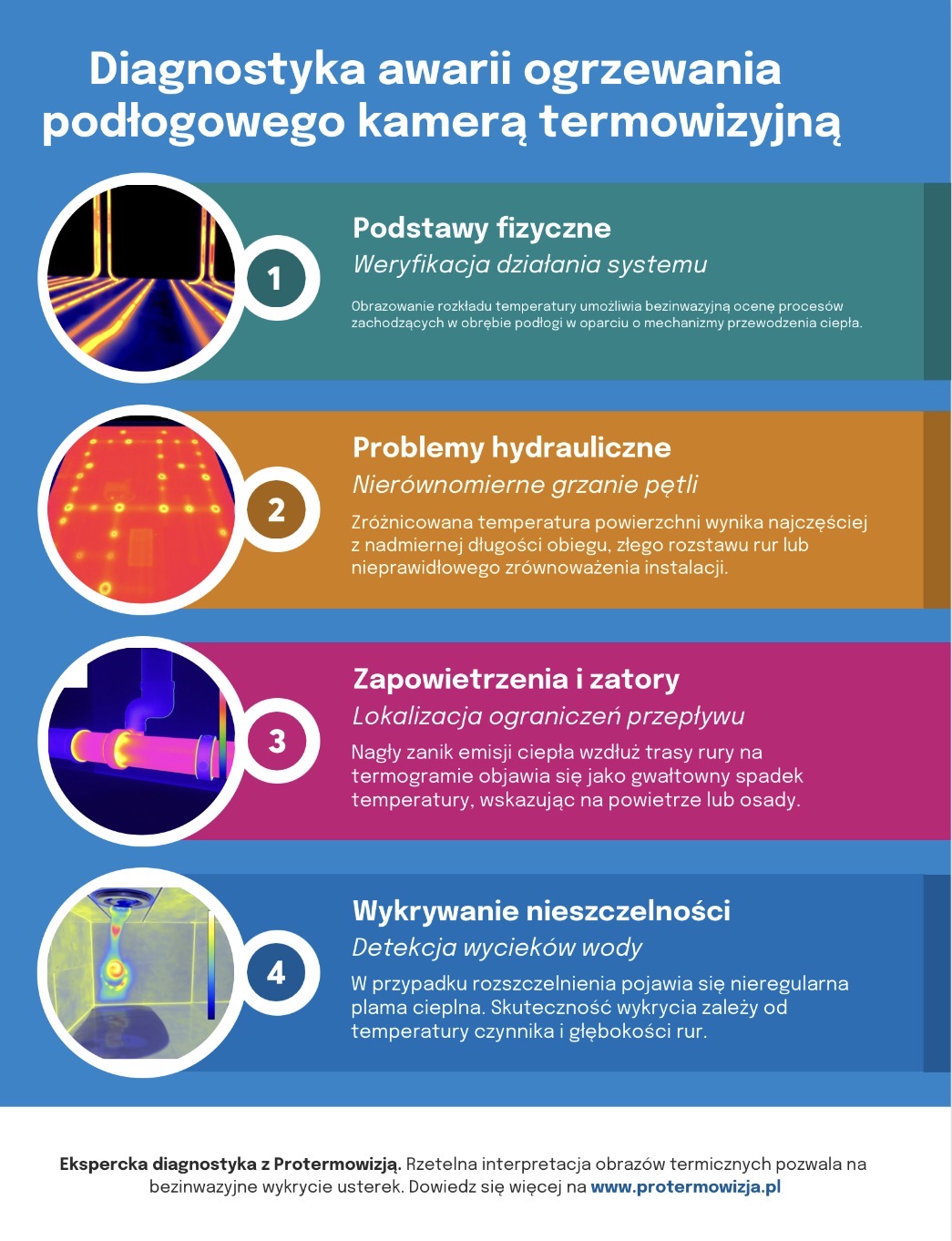

Rys. 1. O czym pamiętać przy badaniu termowizją ogrzewania podłogowego?

Fizyczne podstawy wymiany ciepła w systemie ogrzewania podłogowego

Ogrzewanie podłogowe funkcjonuje w oparciu o przewodzenie ciepła z rur grzewczych do masy jastrychu, a następnie do warstwy wykończeniowej. W dalszym etapie energia oddawana jest do pomieszczenia poprzez promieniowanie oraz częściowo przez konwekcję.

Efektywność tego procesu zależy od całkowitego oporu cieplnego R układu warstw oraz współczynnika przewodzenia ciepła λ zastosowanych materiałów. Kamera termowizyjna rejestruje promieniowanie podczerwone emitowane przez powierzchnię podłogi, co – przy prawidłowo ustawionej emisyjności – pozwala odwzorować przebieg rur w strukturze przegrody.

Kluczowym parametrem diagnostycznym pozostaje gradient temperatury. Nadmierne różnice pomiędzy osią rury a przestrzenią międzyzwojową mogą wskazywać na nieprawidłowy rozstaw rur, zbyt małą grubość wylewki lub lokalne zaburzenia przepływu.

Bezwładność cieplna jastrychu a interpretacja termogramów

Jastrych pełni funkcję bufora cieplnego. Jego znaczna pojemność i bezwładność powodują, że zmiany parametrów zasilania – temperatury czynnika czy natężenia przepływu – widoczne są na powierzchni z opóźnieniem wynikającym z dyfuzyjności cieplnej materiału.

W systemie prawidłowo zaprojektowanym izotermy powinny układać się równomiernie. Pojawienie się wyraźnych stref o obniżonej temperaturze lub nadmiernie nagrzanych obszarów („hot spotów”) może świadczyć o:

• nierównomiernej grubości warstwy jastrychu nad rurami,
• braku ciągłości izolacji pod instalacją,
• lokalnym zwiększeniu strat ciepła do stropu lub podłoża.

Przyczyny nierównomiernego grzania pętli grzewczych

Zróżnicowana temperatura powierzchni poszczególnych obiegów najczęściej wynika z problemów hydraulicznych. Analiza termograficzna umożliwia porównanie efektywnej pracy pętli poprzez ocenę różnic temperaturowych między ich odcinkami.

Typowe przyczyny obejmują:

• Nadmierną długość obiegu powodującą wzrost oporów przepływu.
• Zbyt duży rozstaw rur, prowadzący do obniżenia średniej temperatury promieniowania powierzchni.
• Nieprawidłowe zrównoważenie instalacji na rozdzielaczu.

Jeżeli jedna z pętli wykazuje istotnie niższą temperaturę powierzchniową przy identycznych nastawach, stanowi to bezpośredni sygnał zaburzeń przepływu.

Tab. 1. Diagnostyka ogrzewania podłogowego – analiza pętli grzewczych

Lokalizacja zapowietrzeń i ograniczeń przepływu

Zapowietrzenie instalacji powoduje przerwanie ciągłości cyrkulacji czynnika. Na termogramie objawia się to nagłym zanikiem emisji ciepła wzdłuż trasy rury – widoczny jest gwałtowny spadek temperatury aż do „urwania” sygnatury cieplnej.

Analogiczny obraz mogą generować zatory mechaniczne lub osady ograniczające przepływ. Termowizja pozwala wskazać odcinek, w którym dochodzi do wychłodzenia czynnika poniżej wartości projektowych.

Wykrywanie nieszczelności instalacji wodnej

Detekcja wycieków opiera się na analizie dyfuzji ciepła z medium grzewczego do struktury podłogi. W przypadku rozszczelnienia pojawia się nieregularna, amorficzna plama cieplna zaburzająca regularny układ rur.

Na skuteczność wykrycia wpływają:

• temperatura czynnika względem otoczenia,
• głębokość posadowienia rur,
• właściwości cieplne warstw podłogowych.

Im większa różnica temperatur, tym wyraźniejsza sygnatura anomalii.

Ograniczenia i warunki poprawnej diagnostyki

Termowizja rejestruje temperaturę powierzchniową, nie zaś bezpośredni przepływ energii w warstwach głębokich. Interpretacja wyników wymaga uwzględnienia warunków brzegowych.

Do czynników utrudniających analizę należą:

• wysoki opór cieplny wykończenia (dywany, parkiety warstwowe),
• brak ustalonego stanu cieplnego instalacji,
• powierzchnie o niskiej emisyjności generujące odbicia promieniowania.

Najbardziej miarodajne wyniki uzyskuje się przy ustabilizowanej pracy systemu oraz zachowaniu odpowiedniej różnicy temperatur pomiędzy podłogą a powietrzem w pomieszczeniu.

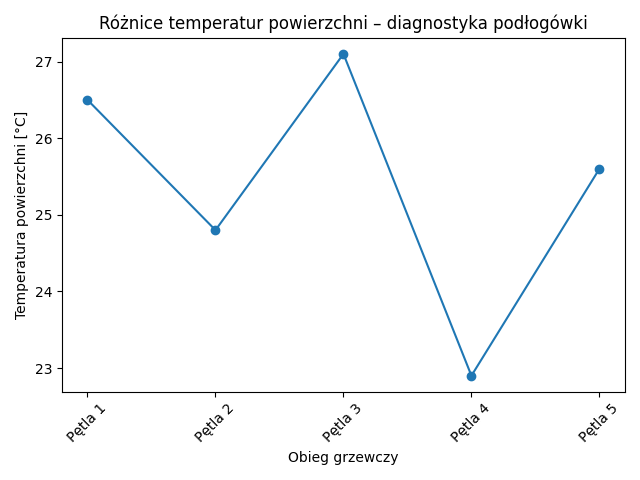

Rys. 2. Różnice temperatur podłogówki a  pętle ogrzewania podłogowego.

Ekspercka diagnostyka instalacji z Protermowizją

Rzetelna interpretacja obrazów termicznych wymaga zarówno wysokiej klasy aparatury pomiarowej, jak i wiedzy z zakresu fizyki budowli oraz hydrauliki instalacyjnej. Firma Protermowizja realizuje kompleksowe badania ogrzewania podłogowego, obejmujące lokalizację usterek, analizę równomierności pracy pętli oraz identyfikację ewentualnych nieszczelności. Precyzyjna diagnostyka pozwala wskazać rzeczywistą przyczynę problemu bez konieczności ingerencji w strukturę podłogi i stanowi podstawę do dalszych decyzji technicznych.
