Dlaczego ściana pleśnieje? Znajdź źródło wilgoci kamerą termowizyjną

Diagnostyka przyczyn rozwoju pleśni w budynkach wymaga precyzyjnego określenia fizycznych uwarunkowań sprzyjających namnażaniu mikroorganizmów. Wykorzystanie termografii w podczerwieni umożliwia bezinwazyjne wykrycie anomalii cieplnych, które pozostają w bezpośrednim związku z procesami kondensacji pary wodnej oraz migracji wilgoci w strukturze przegród budowlanych.

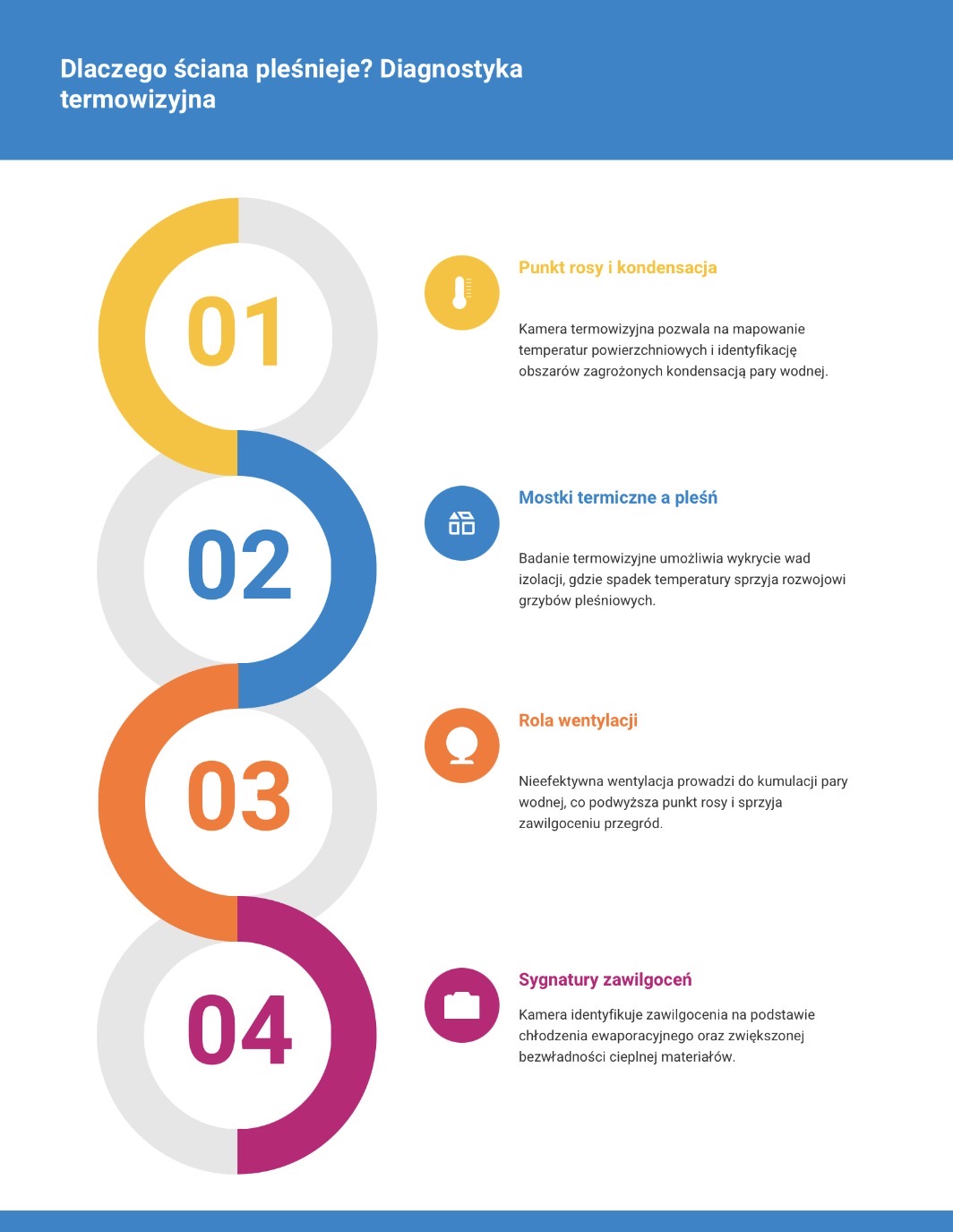

Rys. 1. Dlaczego ściana pleśnieje - badanie termowizyjne.

Fizyczne mechanizmy kondensacji pary wodnej i znaczenie punktu rosy

Kluczowym parametrem w analizie przyczyn powstawania pleśni jest temperatura punktu rosy (T₍dp₎). Określa ona graniczną wartość temperatury, przy której powietrze o danej wilgotności względnej (RH) i temperaturze (T₍a₎) osiąga stan nasycenia, powodując przejście pary wodnej w stan ciekły.

W praktyce budowlanej rozwój grzybów pleśniowych nie wymaga osiągnięcia 100% wilgotności. Długotrwałe utrzymywanie się wilgotności powierzchniowej na poziomie około 80% jest już wystarczające do inicjacji procesów biologicznych. Kamera termowizyjna pozwala na dokładne mapowanie temperatur powierzchniowych (T₍si₎), co – w połączeniu z pomiarem parametrów mikroklimatu – umożliwia identyfikację obszarów zagrożonych kondensacją powierzchniową.

Mostki termiczne a pleśń – analiza rozkładu temperatur w przegrodzie

Lokalne obniżenie temperatury ściany, wynikające z wad projektowych lub wykonawczych, określane jest jako mostek termiczny. W takich miejscach dochodzi do intensyfikacji przepływu ciepła, co skutkuje spadkiem temperatury po wewnętrznej stronie przegrody.

Badanie termowizyjne umożliwia wyznaczenie bezwymiarowego współczynnika temperaturowego f₍Rsi₎, który odzwierciedla jakość cieplną detalu konstrukcyjnego. Niska wartość tego parametru w narożnikach, przy nadprożach czy w strefach wieńców wskazuje na zwiększone ryzyko osiągnięcia temperatury niższej niż punkt rosy. W połączeniu z ograniczoną cyrkulacją powietrza prowadzi to do powstawania warunków sprzyjających rozwojowi pleśni.

Rola wentylacji i wymiany powietrza w bilansie wilgoci

Nieefektywna wentylacja – zarówno grawitacyjna, jak i mechaniczna – prowadzi do kumulacji pary wodnej pochodzenia bytowego. Wzrost wilgotności względnej powoduje podwyższenie temperatury punktu rosy, co oznacza, że nawet poprawnie zaizolowane przegrody mogą stać się miejscem kondensacji.

Termowizja pośrednio pozwala wskazać strefy zastojów powietrza, na przykład za meblami ustawionymi przy ścianach zewnętrznych. Brak wymiany konwekcyjnej ogranicza możliwość osuszania powierzchni, co sprzyja utrzymywaniu się podwyższonej wilgotności.

Tab. 1. Diagnostyka pleśni – analiza termowizyjna

Charakterystyczne sygnatury zawilgoceń na termogramach

Interpretacja obrazu radiometrycznego wymaga rozróżnienia strat ciepła od obecności wilgoci. Kamera termowizyjna identyfikuje zawilgocenia na podstawie dwóch głównych mechanizmów:

1. Chłodzenie ewaporacyjne – parowanie wody z powierzchni pochłania energię cieplną, powodując lokalne obniżenie temperatury. Na termogramie widoczne jest to jako obszary o rozmytych, nieregularnych granicach.
2. Zwiększona bezwładność cieplna – materiały zawilgocone mają większą pojemność cieplną i wolniej reagują na zmiany temperatury otoczenia niż materiały suche
3. Analiza dynamiczna (np. po zmianie warunków cieplnych) pozwala odróżnić obszary wilgotne od typowych mostków termicznych.

Zawilgocenie kondensacyjne a zawilgocenie konstrukcyjne

Diagnostyka inżynierska musi jednoznacznie określić źródło wilgoci.

1. Zawilgocenie kondensacyjne – najczęściej związane z mostkami termicznymi i słabą wentylacją. Ma charakter powierzchniowy i lokalny.
2. Zawilgocenie konstrukcyjne (kapilarne lub awaryjne) – wynika z podciągania wilgoci z gruntu, nieszczelności instalacji lub uszkodzeń pokrycia dachowego. Na termogramie często przyjmuje postać ciągłych pasm, niezależnych od geometrii detali cieplnych.

Prawidłowe rozróżnienie tych zjawisk ma kluczowe znaczenie dla skuteczności działań naprawczych.

Ograniczenia pomiarowe w diagnostyce wilgoci

Skuteczność badań termowizyjnych zależy od spełnienia określonych warunków pomiarowych.

• Gradient temperatur (ΔT) – dla czytelnej identyfikacji anomalii wymagana jest różnica temperatur między wnętrzem a otoczeniem (najczęściej minimum 10–15 K).
• Emisyjność powierzchni – materiały o niskiej emisyjności mogą powodować błędy interpretacyjne.
• Wpływ nasłonecznienia – nagrzanie elewacji przez słońce może maskować rzeczywisty rozkład temperatur, dlatego badania zaleca się wykonywać przy ustabilizowanych warunkach cieplnych.

Profesjonalna diagnostyka termowizyjna jako podstawa skutecznej identyfikacji źródła pleśni

Zastosowanie kamery termowizyjnej w diagnostyce pleśni pozwala przejść od subiektywnych ocen do analizy opartej na danych fizycznych. Identyfikacja obszarów o obniżonej temperaturze powierzchniowej, wyznaczenie punktu rosy oraz ocena współczynnika f₍Rsi₎ umożliwiają precyzyjne określenie przyczyn zawilgocenia.

Aby uzyskać wiarygodną i jednoznaczną ekspertyzę, konieczne jest przeprowadzenie specjalistycznego badania przez doświadczony zespół. Firma Protermowizja realizuje profesjonalne analizy termowizyjne, pozwalające na bezinwazyjne wskazanie źródła wilgoci oraz ograniczenie ryzyka błędnej interpretacji zjawisk zachodzących w przegrodach budowlanych.
