Analiza szczelności izolacji połaci/dachu kamerą termowizyjną

Badanie termowizyjne przegród dachowych stanowi jeden z najbardziej efektywnych instrumentów diagnostyki budowlanej. Pozwala na bezinwazyjną weryfikację stanu faktycznego izolacji oraz identyfikację anomalii termicznych, które bezpośrednio wpływają na charakterystykę energetyczną obiektu.

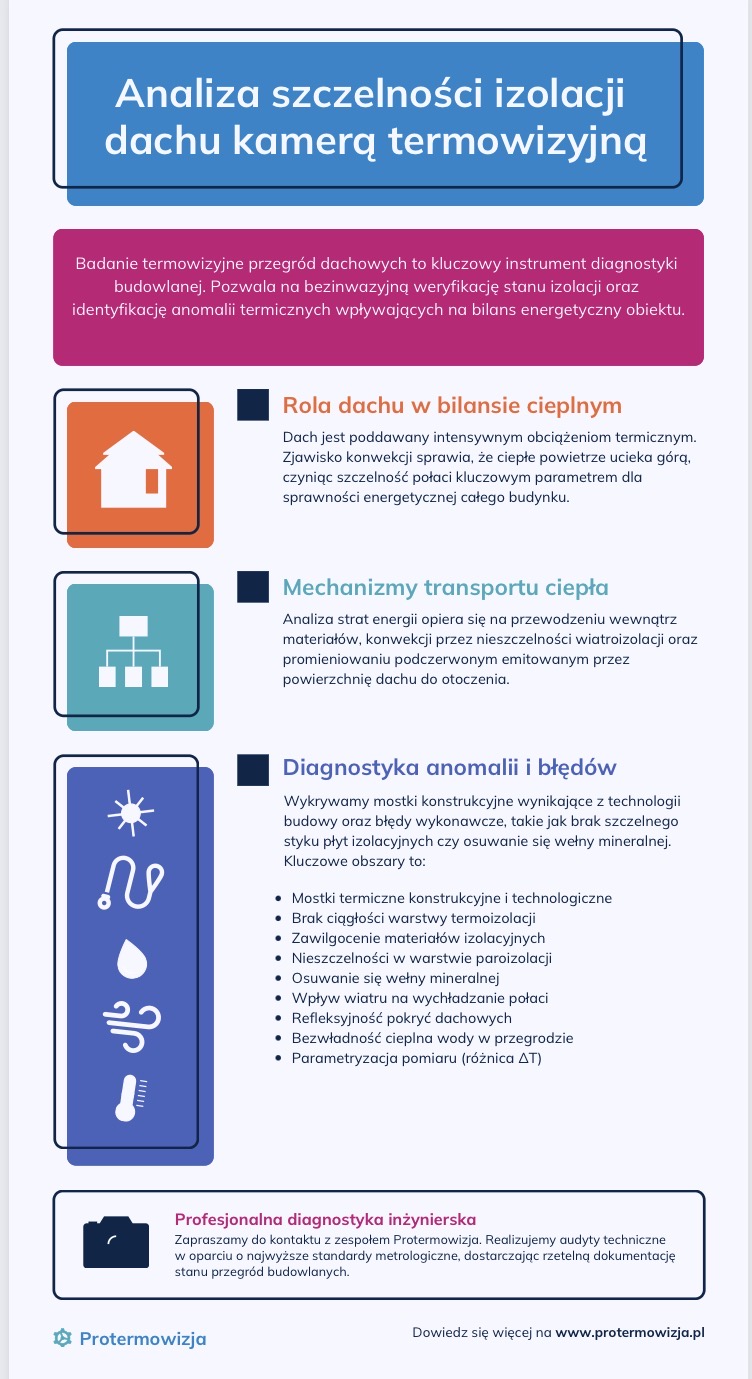

Rys. 1. Jak można zdiagnozować ubytki ciepła dachu bądź jego połaci?

Rola przegrody dachowej w bilansie cieplnym obiektu

Dach, jako najwyżej położony element obudowy budynku, poddawany jest najbardziej intensywnym obciążeniom termicznym. Zjawisko to wynika z naturalnej stratyfikacji powietrza – cieplejsze masy, o mniejszej gęstości, kumulują się w najwyższych partiach pomieszczeń (efekt kominowy). W konsekwencji gradient temperatury między powierzchnią wewnętrzną a zewnętrzną dachu jest zazwyczaj wyższy niż w przypadku ścian osłonowych. Skutkuje to zwiększonym strumieniem ciepła q uciekającym przez przegrodę, co czyni jej izolacyjność kluczowym parametrem dla sprawności energetycznej całego systemu.

Mechanizmy transportu ciepła i strat energii w strukturze dachu

Analiza strat ciepła przez połać dachową opiera się na trzech fundamentalnych mechanizmach fizycznych:

1. Przewodzenie (Kondukcja): Zachodzi wewnątrz materiałów izolacyjnych i konstrukcyjnych. Efektywność tego procesu zależy od współczynnika przewodzenia ciepła λ. Wszelkie nieciągłości lub zastosowanie materiałów o wysokiej przewodności w poprzek warstwy izolacyjnej prowadzą do powstawania anomalii.
2. Konwekcja: Przenoszenie ciepła przez ruch powietrza. W diagnostyce dachu kluczowa jest konwekcja wymuszona (eksfiltracja ciepłego powietrza przez nieszczelności w warstwie paroizolacji i wiatroizolacji) oraz konwekcja swobodna wewnątrz niewypełnionych pustek powietrznych w strukturze dachu.
3. Promieniowanie (Radiacja): Powierzchnia dachu emituje promieniowanie podczerwone do otoczenia. W nocy, przy bezchmurnym niebie, zachodzi zjawisko radiacyjnego schłodzenia powierzchni, co może wpływać na odczyt temperatury radiacyjnej i wymaga precyzyjnej korekty emisyjności w algorytmach kamery.

Diagnostyka mostków termicznych i nieciągłości izolacji

W budownictwie dachowym rozróżniamy dwa główne typy anomalii wykrywanych termowizyjnie:

I Mostki konstrukcyjne

Wynikają z technologii wznoszenia obiektu. Są to m.in. krokwie, jętki czy murłaty, które posiadają znacznie wyższy współczynnik λ niż materiał izolacyjny. Na termogramie manifestują się one jako regularne linie o podwyższonej (od zewnątrz) lub obniżonej (od wewnątrz) temperaturze.

II Mostki technologiczne i błędy wykonawcze

To obszary o obniżonej rezystancji cieplnej, powstałe w wyniku wadliwego montażu. Do typowych defektów należą:

• Brak szczelnego styku płyt izolacyjnych.
• Niedostateczne wypełnienie przestrzeni międzykrokwiowych.
• Osuwanie się materiału termoizolacyjnego (np. wełny mineralnej).

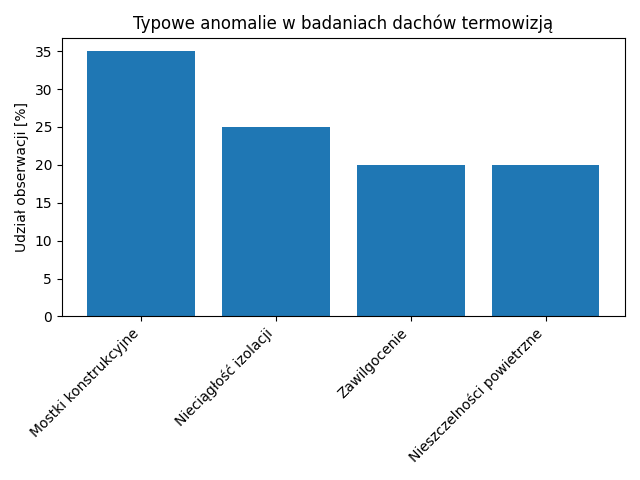

Tab. 1. Typowe anomalie wykrywane w izolacji dachu (badanie termowizyjne)

Wpływ zawilgocenia na rozkład temperatur

Woda posiada znacznie wyższy współczynnik przewodzenia ciepła niż suche materiały izolacyjne oraz bardzo wysoką pojemność cieplną. Zawilgocona izolacja traci swoje właściwości oporowe, co na obrazie termowizyjnym widoczne jest jako rozległe plamy o odmiennym rozkładzie temperatury. Ponadto, dzięki bezwładności cieplnej wody, obszary zawilgocone wolniej oddają ciepło, co pozwala na precyzyjną lokalizację przecieków lub ognisk kondensacji.

Parametryzacja pomiaru i ograniczenia metody

Rzetelna diagnostyka termowizyjna wymaga spełnienia określonych warunków brzegowych. Kluczowa jest różnica temperatur (ΔT) między wnętrzem a zewnętrzem.

Do czynników ograniczających należą:

• Refleksyjność pokryć dachowych.
• Warunki atmosferyczne (wiatr).
• Wietrzenie połaci dachowej.

Rys. 2. Jakie anomalie cieplne występują najczęściej w kontekście szczelności dachu i jego połaci?

Diagnostyka inżynierska z Protermowizją

Analiza termowizyjna dachu to proces wymagający nie tylko zaawansowanego sprzętu, ale przede wszystkim wiedzy z zakresu fizyki budowli. Poprawna interpretacja termogramu pozwala na precyzyjne wskazanie miejsc wymagających interwencji.

Jeśli potrzebują Państwo profesjonalnej oceny stanu termoizolacji obiektu lub borykają się z problemem niedogrzanych pomieszczeń na poddaszu, zapraszamy do kontaktu z zespołem firmy Protermowizja. Realizujemy audyty techniczne w oparciu o najwyższe standardy metrologiczne, dostarczając rzetelną dokumentację analityczną stanu przegród budowlanych.
