Wykrywanie wadliwie ocieplonych nadproży metodą termowizji

Diagnostyka termowizyjna stref połączeń okiennych stanowi jeden z kluczowych elementów oceny charakterystyki cieplnej budynku. Nadproża, jako elementy konstrukcyjne odpowiedzialne za przenoszenie obciążeń nad otworami, należą do obszarów szczególnie wrażliwych na zaburzenia ciągłości izolacji termicznej. Z perspektywy fizyki budowli są to miejsca, w których relatywnie często dochodzi do powstawania liniowych mostków termicznych, a ich identyfikacja wymaga zarówno znajomości mechanizmów transportu ciepła, jak i umiejętności właściwej interpretacji obrazów termograficznych.

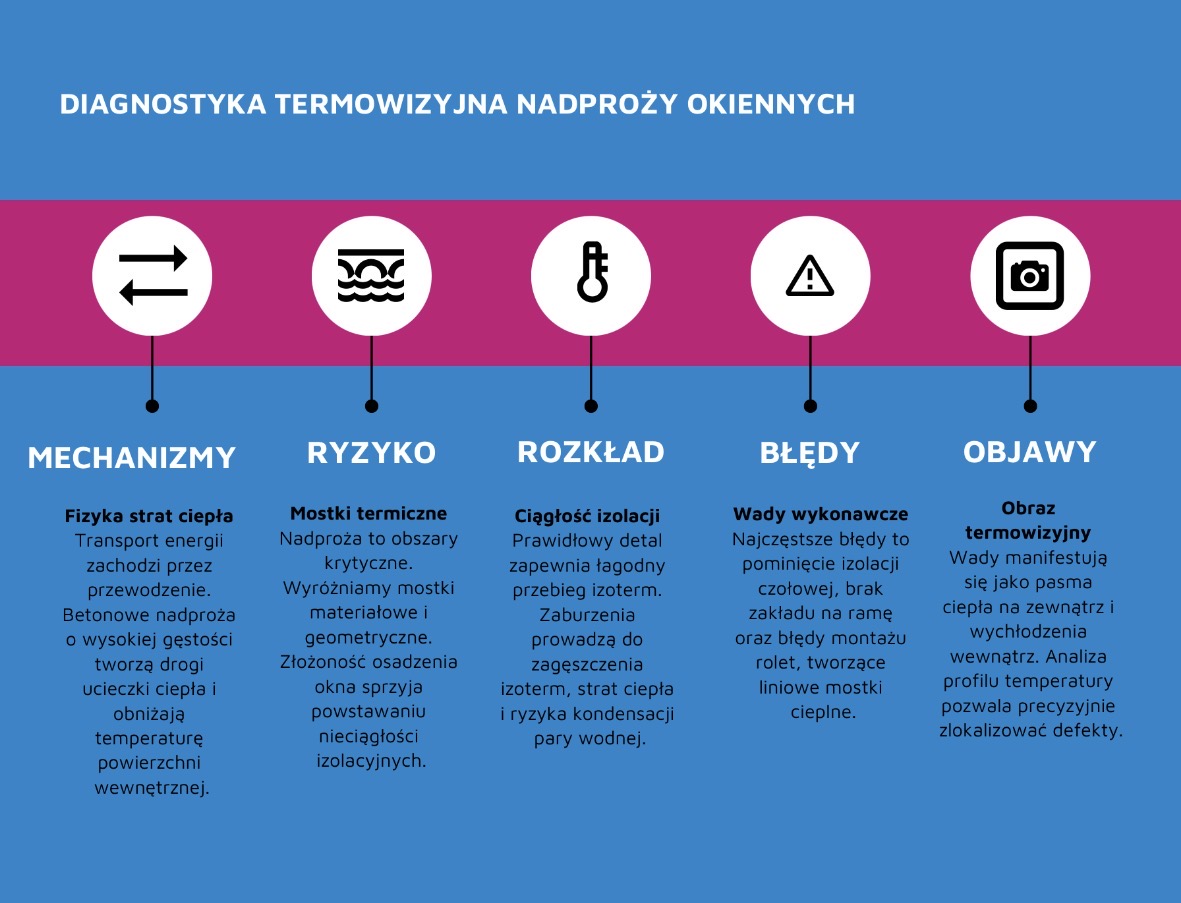

Rys. 1. Jak zdiagnozować ubytek ciepła w nadprożach okiennych?

Fizyczne mechanizmy strat ciepła w strefie nadproża okiennego

Transport energii cieplnej w obrębie nadproża zachodzi przede wszystkim na drodze przewodzenia (kondukcji). W sytuacji, gdy element konstrukcyjny nie posiada odpowiedniej osłony termoizolacyjnej lub jej parametry są niewystarczające, dochodzi do lokalnego zwiększenia gęstości strumienia cieplnego skierowanego z wnętrza pomieszczenia ku środowisku zewnętrznemu. Zjawisko to opisuje prawo Fouriera, zgodnie z którym intensywność przepływu ciepła pozostaje wprost proporcjonalna do gradientu temperatury oraz współczynnika przewodzenia ciepła materiału.

W praktyce budowlanej nadproża bardzo często wykonywane są z materiałów o wysokiej gęstości i podwyższonej przewodności cieplnej, takich jak beton zbrojony. Skutkuje to:

• powstawaniem uprzywilejowanych dróg ucieczki ciepła,
• obniżeniem temperatury powierzchni wewnętrznej,
• wzrostem emisji energii obserwowanej na elewacji.

Nadproże okienne jako obszar podwyższonego ryzyka mostków termicznych

Specyfika geometryczna i materiałowa nadproży powoduje, że są one obszarami krytycznymi pod względem zachowania ciągłości ochrony cieplnej. W analizie diagnostycznej wyróżnia się dwa podstawowe typy mostków cieplnych:

• Mostki materiałowe – wynikające z obecności materiałów o wysokiej przewodności cieplnej,
• Mostki geometryczne – związane z geometrią przegrody i przebiegiem izoterm.

Złożoność detalu osadzenia okna, obejmującego jednoczesne połączenie nadproża, ramy okiennej oraz systemu ocieplenia elewacji, sprzyja powstawaniu nieciągłości izolacyjnych. Nawet niewielkie nieprawidłowości mogą skutkować lokalnymi anomaliami cieplnymi o istotnym wpływie na bilans energetyczny budynku.

Tab. 1. Typowe wady ocieplenia nadproży i ich skutki

Wpływ ciągłości izolacji termicznej na rozkład temperatur

Ciągłość warstwy termoizolacyjnej stanowi warunek konieczny dla uzyskania stabilnego rozkładu temperatur w przekroju przegrody. W przypadku prawidłowo wykonanego detalu:

• przebieg izoterm ma charakter łagodny,
• różnice temperatur są ograniczone,
• ryzyko kondensacji pozostaje minimalne.

Zaburzenia ciągłości izolacji prowadzą natomiast do lokalnego zagęszczenia izoterm, co oznacza intensyfikację strat ciepła oraz wzrost ryzyka osiągnięcia temperatury punktu rosy.

Najczęstsze błędy projektowe i wykonawcze w ociepleniu nadproży

Analiza termowizyjna nadproży ujawnia powtarzalne schematy nieprawidłowości, do których należą m.in.:

• Pominięcie izolacji czołowej elementu konstrukcyjnego,
• Brak właściwego zakładu izolacji na ramę okienną,
• Nieprawidłowy montaż skrzynek roletowych,
• Lokalna nieciągłość materiału termoizolacyjnego.

Defekty te prowadzą do powstawania liniowych mostków termicznych, które znacząco pogarszają parametry cieplne strefy okiennej.

Charakterystyczne objawy wad izolacyjnych na termogramach

Nieciągłości izolacyjne w obrębie nadproży manifestują się na obrazach termowizyjnych w sposób stosunkowo jednoznaczny.

Od strony zewnętrznej:

• obserwuje się pasma o podwyższonej temperaturze,
• widoczne są strefy intensywnej emisji ciepła.

Od strony wewnętrznej:

• pojawiają się obszary o obniżonej temperaturze,
• geometria anomalii odpowiada układowi konstrukcji.

Kluczowym elementem interpretacji pozostaje analiza profilu temperatury, pozwalająca na identyfikację lokalnych zaburzeń oporu cieplnego.

Mostek konstrukcyjny a defekt izolacji – różnice diagnostyczne

Mostki konstrukcyjne charakteryzują się zazwyczaj:

• regularnością geometryczną,
• stabilnym rozkładem temperatur,
• powtarzalną sygnaturą cieplną.

Defekty izolacyjne wykazują natomiast większą nieregularność konturów oraz zmienność temperatur. Prawidłowa interpretacja wymaga uwzględnienia zarówno kontekstu materiałowego, jak i geometrii przegrody.

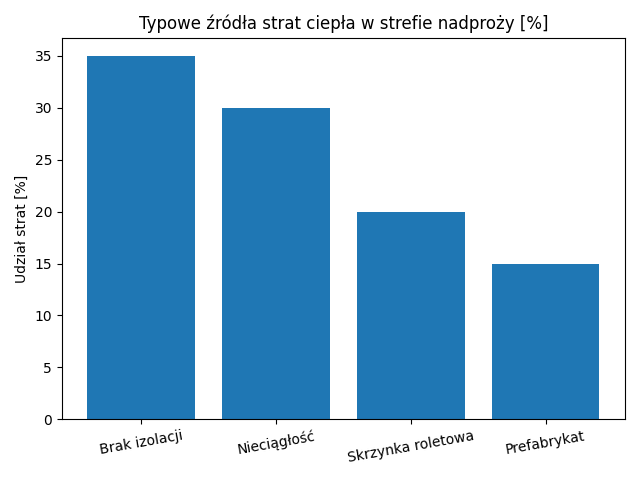

Rys. 2. Jak najczęściej wytrąca się ciepło w nadprożach?

Warunki pomiarowe w badaniu termowizyjnym nadproży

Wiarygodność badania termowizyjnego jest bezpośrednio uzależniona od spełnienia określonych warunków fizycznych:

• odpowiedni gradient temperatur (ΔT),
• brak nasłonecznienia elewacji,
•  stabilność cieplna budynku,
• poprawna korekta emisyjności materiałów.

Niespełnienie tych wymagań może prowadzić do błędów interpretacyjnych i fałszywych anomalii temperaturowych.

Znaczenie termowizji w ocenie nadproży okiennych

Zastosowanie kamery termowizyjnej w diagnostyce nadproży umożliwia bezinwazyjne wykrycie wad izolacyjnych, które po zakończeniu robót wykończeniowych pozostają niewidoczne. Analiza termograficzna pozwala na precyzyjną lokalizację obszarów o obniżonej izolacyjności cieplnej, stanowiąc merytoryczną podstawę do planowania działań naprawczych oraz optymalizacji energetycznej budynku.

W celu uzyskania rzetelnej oceny stanu technicznego nadproży oraz innych newralgicznych detali konstrukcyjnych warto skorzystać z profesjonalnej diagnostyki realizowanej przez specjalistów firmy Protermowizja. Zespół inżynierów przeprowadza kompleksowe badania termowizyjne wraz z analizą ekspercką, dostarczając precyzyjnych danych niezbędnych do podjęcia świadomych decyzji technicznych i modernizacyjnych.
