Jak wykryć mostki termiczne w narożnikach? - badanie kamerą termowizyjną

Diagnostyka termowizyjna przegród zewnętrznych wymaga precyzyjnej analizy zjawisk fizycznych zachodzących w strukturze budynku. Szczególnego znaczenia nabierają strefy geometryczne, w których dochodzi do koncentracji strumieni cieplnych. Narożniki budynków należą do obszarów o podwyższonym ryzyku występowania anomalii temperaturowych, co bezpośrednio wpływa na bilans energetyczny oraz trwałość przegród.

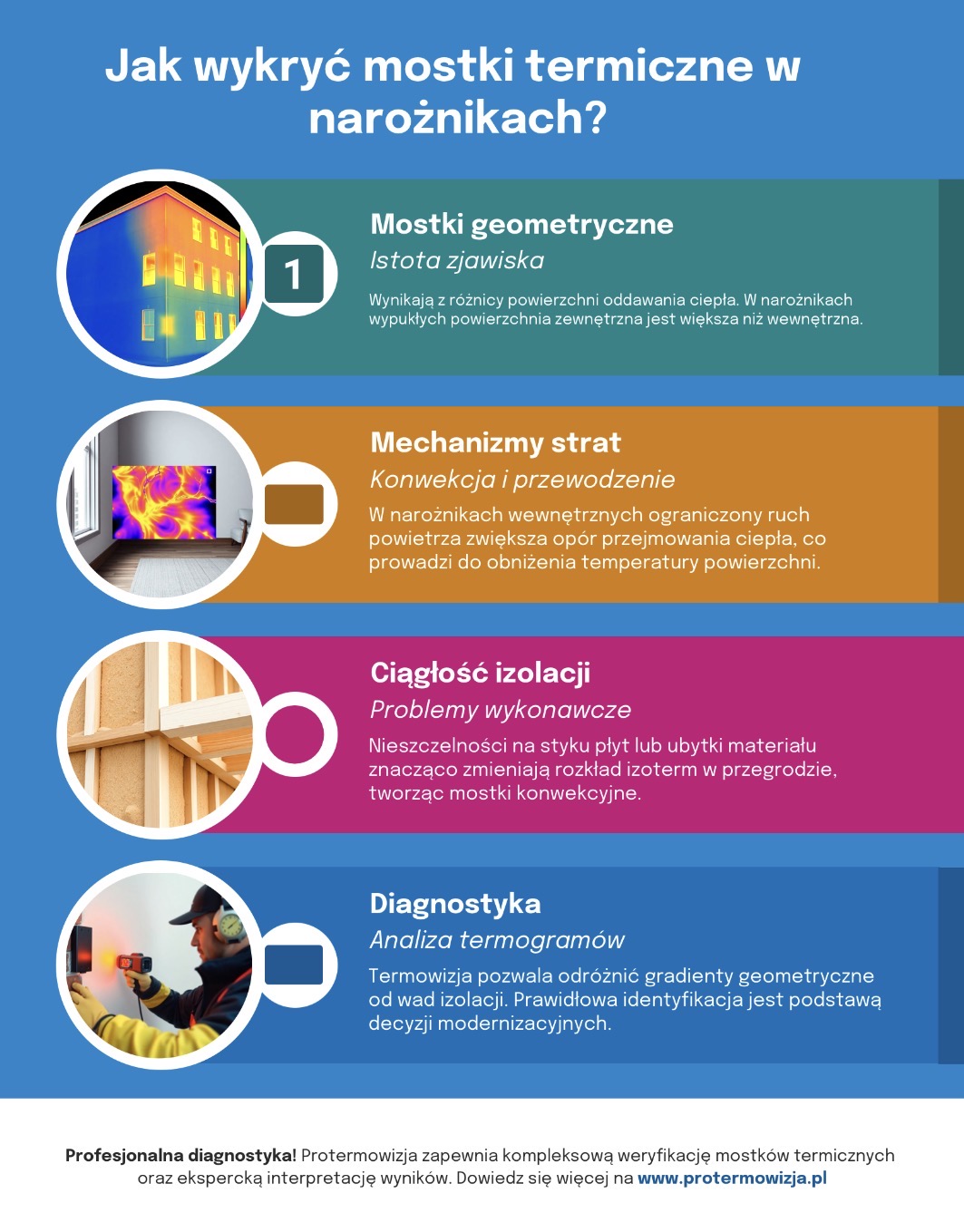

Rys. 1.  Najskuteczniejsze w tym przypadku jest badanie termowizyjne.

Fizyczne podstawy powstawania mostków termicznych w narożnikach

Mostki termiczne w narożnikach wynikają przede wszystkim z zaburzenia jednowymiarowego modelu przepływu ciepła, typowego dla centralnych partii ścian. W obszarach połączeń przegród pionowych pole temperatury przyjmuje charakter dwuwymiarowy (2D), a w niektórych przypadkach trójwymiarowy (3D). Skutkuje to lokalnym zwiększeniem gęstości strumienia cieplnego, co prowadzi do obniżenia temperatury po stronie wewnętrznej oraz względnego podwyższenia temperatury po stronie zewnętrznej przegrody.

Geometryczne mostki cieplne – istota zjawiska

Geometryczny mostek cieplny jest naturalną konsekwencją kształtu budynku i nie musi oznaczać błędu wykonawczego. Wynika on z różnicy pomiędzy powierzchnią oddawania ciepła a powierzchnią jego przejmowania. W narożnikach wypukłych powierzchnia zewnętrzna, przez którą zachodzi wymiana ciepła, jest większa niż odpowiadająca jej powierzchnia wewnętrzna. W efekcie dochodzi do lokalnego spadku temperatury w obrębie naroża, nawet przy zachowaniu ciągłości izolacji termicznej.

Mechanizmy strat ciepła w strefach połączeń przegród

W narożnikach budynków straty ciepła nie są wyłącznie efektem przewodzenia. Istotną rolę odgrywa również rozkład współczynników przejmowania ciepła. W wewnętrznych narożnikach pomieszczeń ruch powietrza jest ograniczony, co prowadzi do zmniejszonej intensywności konwekcji. Powoduje to wzrost lokalnego oporu przejmowania ciepła i w konsekwencji obniżenie temperatury powierzchniowej w strefie kąta.

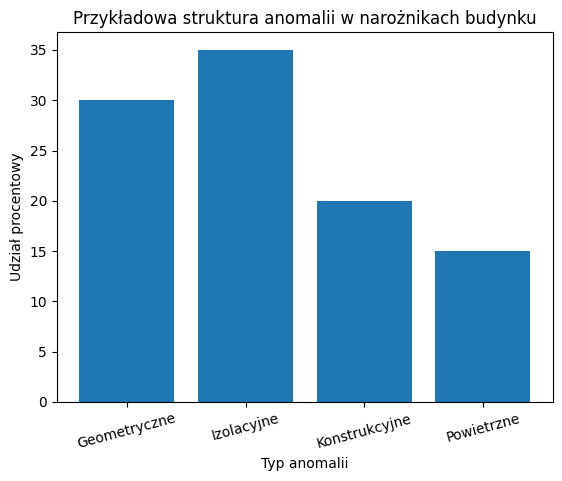

Tab. 1. Mostki termiczne w narożnikach – analiza termowizyjna

Wpływ ciągłości izolacji na rozkład temperatur

Ciągłość warstwy termoizolacyjnej w rejonie narożników ma kluczowe znaczenie dla ograniczenia intensywności mostków cieplnych. Izolacja powinna tworzyć jednorodną barierę bez przerw i nieciągłości.

Najczęstsze problemy wykonawcze obejmują:

• nieszczelności na styku płyt izolacyjnych,
• lokalne ubytki materiału termoizolacyjnego,
• przedmuchy powietrzne w warstwie ocieplenia.

W przypadku defektów montażowych mogą pojawić się dodatkowe mostki konwekcyjne, znacząco zmieniające rozkład izoterm w przekroju przegrody.

Charakterystyczne objawy na termogramach

Analiza obrazów termowizyjnych pozwala na identyfikację typowych sygnatur cieplnych występujących w narożnikach. Od strony wewnętrznej obserwuje się często strefy o obniżonej temperaturze, przyjmujące formę pionowych pasm.

Interpretacja wymaga jednak rozróżnienia:

• łagodnych gradientów wynikających z geometrii budynku,
• nagłych zmian temperatury świadczących o wadach izolacji,
• anomalii punktowych związanych z defektami materiałowymi.

Od strony elewacji narożniki mogą wykazywać podwyższoną emisję promieniowania podczerwonego, co jest naturalnym efektem koncentracji strumieni cieplnych.

Mostek konstrukcyjny a wada ocieplenia

Kluczowym elementem diagnostyki jest odróżnienie zjawisk geometrycznych od defektów technologicznych. Mostki konstrukcyjne są związane z obecnością materiałów o podwyższonej przewodności cieplnej, natomiast wady ocieplenia wynikają z nieciągłości izolacji lub błędów montażowych. Różnice te są widoczne w charakterze i geometrii anomalii temperaturowych.

Ryzyko kondensacji i znaczenie punktu rosy

Obniżenie temperatury powierzchniowej w narożniku może prowadzić do przekroczenia temperatury punktu rosy. Długotrwałe utrzymywanie się takich warunków sprzyja kondensacji pary wodnej oraz rozwojowi korozji biologicznej. Termowizja umożliwia identyfikację stref o podwyższonym ryzyku higrotermicznym.

Znaczenie warunków pomiarowych

Wiarygodność badania termowizyjnego zależy od spełnienia określonych warunków środowiskowych. Kluczowa jest odpowiednia różnica temperatur pomiędzy wnętrzem a otoczeniem, stabilność cieplna budynku oraz eliminacja czynników zakłócających, takich jak nasłonecznienie czy intensywny wiatr.

Rys. 2. Najczęstszą przyczyną jest kwestia izolacji i jej braków.

Ograniczenia interpretacyjne badań termograficznych

Obraz termowizyjny przedstawia rozkład promieniowania podczerwonego emitowanego z powierzchni, co wymaga uwzględnienia parametrów emisyjności i refleksyjności materiałów. Dodatkowo lokalne różnice temperatur mogą wynikać z warunków eksploatacyjnych, np. sposobu aranżacji wnętrza.

Profesjonalna diagnostyka termowizyjna

Rzetelna ocena zjawisk cieplnych w narożnikach budynków wymaga wiedzy z zakresu fizyki budowli oraz doświadczenia w interpretacji termogramów. Prawidłowa identyfikacja przyczyn anomalii temperaturowych stanowi podstawę do podejmowania racjonalnych decyzji modernizacyjnych.

Jeżeli konieczna jest precyzyjna analiza stanu izolacji oraz weryfikacja mostków termicznych w oparciu o profesjonalne pomiary, specjaliści firmy Protermowizja zapewniają kompleksową diagnostykę termowizyjną wraz z ekspercką interpretacją wyników.
