Potrzebujesz badania termowizyjnego?
Diagnostyka termowizyjna należy do najbardziej wiarygodnych metod oceny jakości przegród zewnętrznych budynku. W kontekście rosnących kosztów energii oraz zwiększonych wymagań dotyczących efektywności energetycznej, szczególnego znaczenia nabiera analiza elementów, które w największym stopniu wpływają na bilans cieplny obiektu, czyli stolarki okiennej oraz powiązanych z nią systemów roletowych.
Rys. 1. Jak wykryć nieszczelności w oknach i roletach kamerą termowizyjną?Mechanizmy strat ciepła w obrębie okien
Straty energii cieplnej w strefie otworów okiennych są wynikiem jednoczesnego oddziaływania przewodzenia, konwekcji oraz promieniowania. Nawet nowoczesna stolarka, wyposażona w zaawansowane pakiety szybowe, stanowi element o niższym oporze cieplnym niż przegrody nieprzeźroczyste.
W praktyce diagnostycznej kluczowe znaczenie ma jednak nie tyle parametr izolacyjności samego przeszklenia, ile miejsca połączeń różnych materiałów budowlanych. To właśnie w tych obszarach najczęściej dochodzi do zaburzeń ciągłości izolacji, prowadzących do powstawania mostków cieplnych o charakterze liniowym lub punktowym.
Profesjonalna analiza termowizyjna pozwala odróżnić zjawiska wynikające z naturalnych właściwości konstrukcyjnych od nieprawidłowości będących konsekwencją błędów projektowych lub wykonawczych.
Mostki cieplne w nadprożach i skrzynkach roletowych
Skrzynki roletowe, mimo że pełnią funkcję osłonową i mogą poprawiać komfort użytkowy, stanowią jednocześnie newralgiczny element przegrody zewnętrznej. W przypadku braku odpowiednich rozwiązań konstrukcyjnych lub nieprawidłowego montażu, strefa ta staje się istotnym źródłem strat ciepła.
Najczęściej identyfikowane problemy obejmują:
- Niedostateczną izolację nadproża – brak ciągłości warstwy termoizolacyjnej za skrzynką prowadzi do lokalnego wychłodzenia konstrukcji, co na termogramach objawia się wyraźnymi strefami obniżonej temperatury.
- Nieszczelności w skrzynkach nadstawnych – szczególnie w obszarze styku elementów systemowych z ramą okienną.
- Przerwanie izolacji przy prowadnicach rolet – skutkujące liniowymi mostkami cieplnymi wzdłuż ościeży.
Tego typu wady mają bezpośredni wpływ na komfort cieplny pomieszczeń oraz zwiększenie zapotrzebowania na energię grzewczą.
Infiltracja powietrza jako źródło strat energii
Oprócz mostków strukturalnych, znaczący udział w stratach ciepła mają nieszczelności powietrzne. Infiltracja zimnego powietrza jest zjawiskiem dynamicznym, zależnym od różnic temperatur oraz ciśnień, a jej skutki są często trudne do jednoznacznej oceny bez zastosowania technik obrazowania termicznego.
Typowe miejsca występowania nieszczelności to:
- Połączenie ramy z ościeżem – w szczególności przy braku montażu warstwowego.
- Uszczelki i okucia – gdzie niewłaściwa regulacja lub zużycie elementów prowadzi do lokalnych wychłodzeń.
- Przepusty instalacyjne rolet – będące częstym źródłem niekontrolowanego napływu powietrza zewnętrznego.
W obrazowaniu termowizyjnym infiltracja powietrza ma zwykle charakter nieregularnych, ostro zarysowanych stref temperaturowych.
Tab. 1. Mostki cieplne i nieszczelności w oknach oraz roletach
Obszar diagnostyczny Typowa anomalia termiczna Potencjalna przyczyna Skutek eksploatacyjny Styk ramy z ościeżem Liniowe wychłodzenie profilu Brak ciągłości izolacji / degradacja piany Zwiększone straty ciepła, ryzyko kondensacji Nadproże / skrzynka roletowa Rozległa strefa obniżonej temperatury Niedostateczna izolacja nadproża Wychłodzenie przegrody, dyskomfort cieplny Prowadnice rolet Wąskie pasma chłodu Przerwanie warstwy izolacyjnej Liniowy mostek cieplny Uszczelki okienne Nieregularne smugi chłodu Nieszczelność / niewłaściwy docisk skrzydła Infiltracja powietrza, przeciągi Przepusty sterowania rolet Punktowe wychłodzenia Nieszczelne przebicia instalacyjne Lokalne straty energii
Interpretacja obrazów termicznych w strefie okiennej
Rzetelna analiza termogramów wymaga uwzględnienia właściwości radiacyjnych badanych powierzchni. Elementy o niskiej emisyjności, takie jak szkło czy metal, mogą generować odbicia prowadzące do błędnych interpretacji.
W praktyce diagnostycznej ocenie poddaje się przede wszystkim:
- profile okienne,
- glify i nadproża,
- obudowy skrzynek roletowych.
Wyraźne gradienty temperatury w tych obszarach są bezpośrednim wskaźnikiem zaburzeń ciągłości bariery termicznej lub występowania nieszczelności.

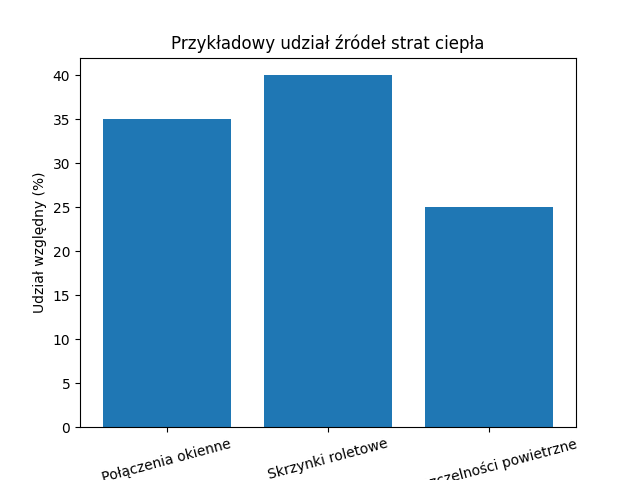

Rys. 2. Jakie są popularne źródła ubytku ciepła?Konsekwencje energetyczne i eksploatacyjne
Mostki cieplne oraz nieszczelności powietrzne wpływają nie tylko na wzrost kosztów ogrzewania, ale również na parametry higrotermiczne pomieszczeń. Obniżenie temperatury powierzchniowej poniżej punktu rosy sprzyja kondensacji pary wodnej, co może prowadzić do zawilgocenia przegród oraz rozwoju korozji biologicznej.
Długotrwałe utrzymywanie się takich warunków negatywnie oddziałuje na trwałość elementów budowlanych oraz komfort użytkowników.
Precyzyjna identyfikacja miejsc strat ciepła w obrębie stolarki okiennej i systemów roletowych wymaga zastosowania specjalistycznych metod pomiarowych. Badania realizowane przez firmę Protermowizja pozwalają na obiektywną ocenę stanu technicznego przegród oraz wskazanie obszarów wymagających interwencji.
W przypadku podejrzenia nieszczelności lub problemów z izolacyjnością cieplną, warto rozważyć wykonanie profesjonalnej analizy termowizyjnej.
