Lokalizacja brakującej izolacji i wad w ociepleniu ścian termowizją

Diagnostyka termowizyjna przegród pionowych jest kluczowym elementem audytu technicznego budynków. Pozwala ona na bezinwazyjną weryfikację ciągłości warstw termoizolacyjnych oraz identyfikację wad wykonawczych, które bezpośrednio wpływają na bilans energetyczny obiektu.

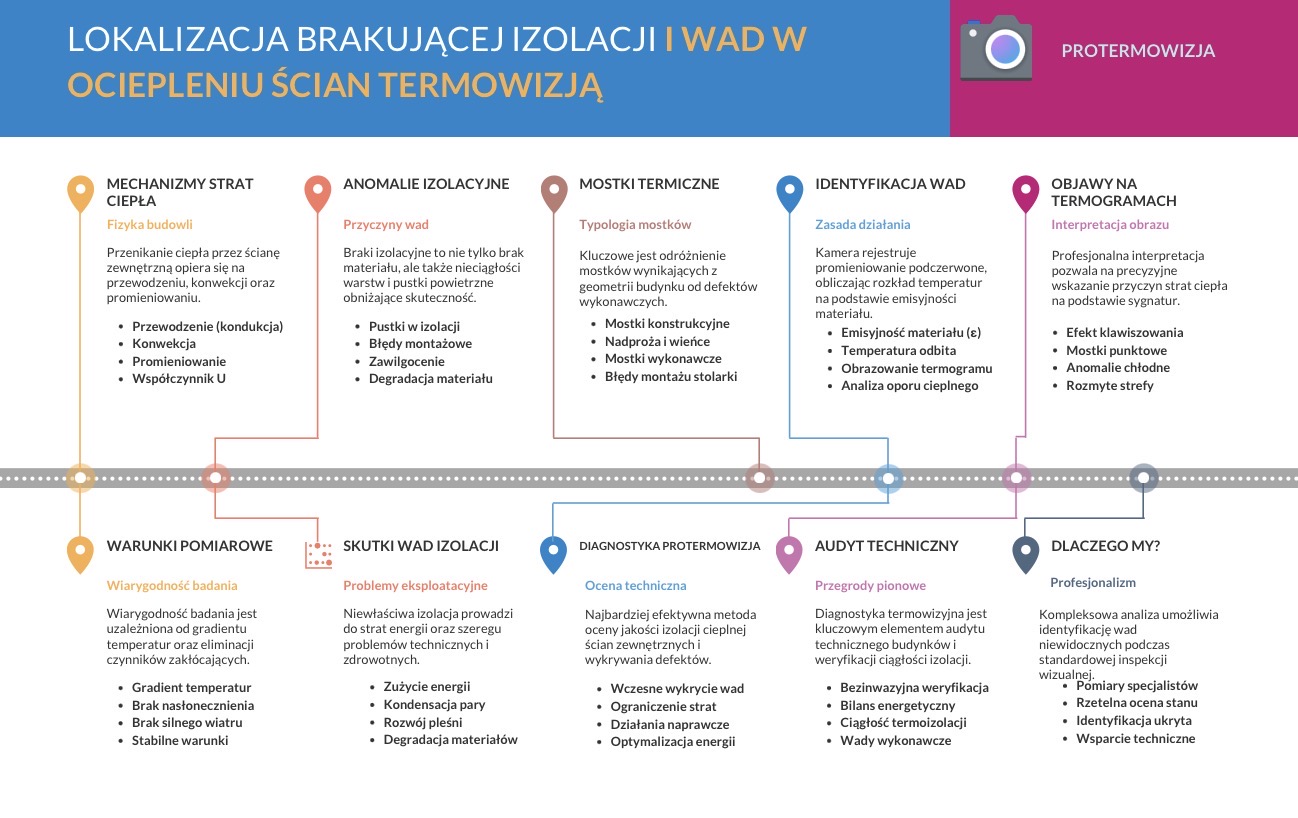

Rys. 1. Jak zlokalizować braki w izolacji?

Fizyczne mechanizmy strat ciepła przez ściany zewnętrzne

Przenikanie ciepła przez ścianę zewnętrzną jest procesem złożonym, opierającym się na trzech podstawowych mechanizmach: przewodzeniu (kondukcji), konwekcji oraz promieniowaniu. W ujęciu fizyki budowli kluczowym parametrem opisującym właściwości cieplne przegrody jest współczynnik przenikania ciepła U [W/(m²·K)], zależny od grubości warstw oraz współczynników przewodzenia ciepła λ zastosowanych materiałów.

W warunkach idealnych przegroda powinna charakteryzować się jednorodnym rozkładem temperatur na całej powierzchni. Pojawienie się lokalnych anomalii temperaturowych świadczy o zaburzeniu oporu cieplnego R. Spadek oporu w określonym obszarze prowadzi do zwiększonego strumienia ciepła, co zimą objawia się obniżeniem temperatury po stronie wewnętrznej i podwyższeniem temperatury po stronie zewnętrznej ściany.

Braki izolacyjne jako przyczyna anomalii temperaturowych

Braki izolacyjne nie zawsze wynikają z całkowitego pominięcia materiału termoizolacyjnego. W praktyce znacznie częściej spotyka się nieciągłości warstw oraz pustki powietrzne, które istotnie obniżają skuteczność ocieplenia.

Typowe problemy obejmują:

• Pustki między płytami izolacji – prowadzące do powstawania lokalnych kanałów konwekcyjnych
• Błędy montażowe – niewłaściwe pasowanie płyt, brak układu mijankowego, niedokładne wypełnienie szczelin
• Zawilgocenie izolacji – powodujące wzrost przewodności cieplnej i degradację właściwości materiału

Obecność powietrza lub wilgoci w strukturze przegrody zmienia jej charakterystykę cieplną, co jest wyraźnie widoczne w obrazowaniu termowizyjnym.

Mostki termiczne konstrukcyjne i wykonawcze

W analizie termograficznej kluczowe znaczenie ma odróżnienie mostków termicznych wynikających z geometrii budynku od defektów będących skutkiem błędów wykonawczych.

• Mostki konstrukcyjne – związane z elementami żelbetowymi, nadprożami, wieńcami
• Mostki wykonawcze – wynikające z nieprawidłowego montażu izolacji lub stolarki

W praktyce to właśnie mostki wykonawcze najczęściej generują nadmierne straty ciepła oraz problemy eksploatacyjne, w tym ryzyko kondensacji i zawilgocenia przegród.

Jak kamera termowizyjna identyfikuje wady ocieplenia

Kamera termowizyjna rejestruje promieniowanie podczerwone emitowane przez powierzchnię ściany. Na podstawie parametrów takich jak emisyjność materiału (ε) oraz temperatura odbita, urządzenie oblicza rozkład temperatur i prezentuje go w formie termogramu.

W miejscach, gdzie ciągłość izolacji została zaburzona, opór cieplny przegrody ulega lokalnemu obniżeniu. Od strony elewacji defekty te objawiają się jako obszary o podwyższonej emisji ciepła, natomiast od strony wnętrza – jako strefy wychłodzenia.

Tab. 1. Najczęstsze wady izolacji ścian – diagnostyka termowizyjna

Typowe objawy na termogramach budynków

Podczas profesjonalnej interpretacji obrazów termicznych zwraca się uwagę na charakterystyczne sygnatury cieplne, takie jak:

• Efekt klawiszowania – wskazujący na nieciągłość płyt izolacyjnych
• Mostki punktowe – widoczne w miejscach łączników mechanicznych
• Rozmyte anomalie chłodne – często związane z zawilgoceniem materiałów

Analiza tych zjawisk pozwala na precyzyjne wskazanie przyczyn strat ciepła oraz ocenę jakości wykonania robót dociepleniowych.

Znaczenie warunków pomiarowych w termowizji

Wiarygodność badania termowizyjnego jest ściśle uzależniona od warunków środowiskowych. Kluczowe znaczenie ma odpowiedni gradient temperatur między wnętrzem a otoczeniem, a także eliminacja czynników zakłócających, takich jak nasłonecznienie czy silny wiatr.

Skutki eksploatacyjne wad izolacji ścian

Niewłaściwa izolacja termiczna prowadzi nie tylko do zwiększonego zużycia energii, ale również do szeregu problemów technicznych, w tym kondensacji pary wodnej, rozwoju pleśni oraz degradacji materiałów budowlanych.

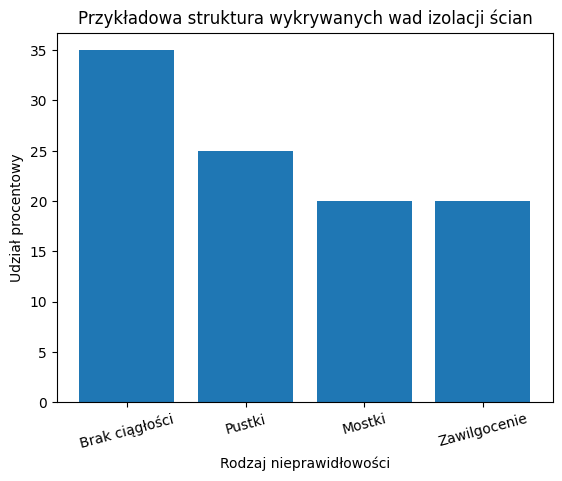

Rys. 2. Na tym przykładzie widać, że najczęstszym problemem z izolacją jest brak jej ciągłości.

Znaczenie profesjonalnej diagnostyki termowizyjnej w ocenie izolacji ścian

Diagnostyka termowizyjna stanowi najbardziej efektywną metodę oceny jakości izolacji cieplnej ścian zewnętrznych. Pozwala na wczesne wykrycie defektów, ograniczenie strat energii oraz zaplanowanie celowanych działań naprawczych.

W celu uzyskania rzetelnej oceny stanu technicznego budynku warto skorzystać z profesjonalnych pomiarów realizowanych przez specjalistów firmy Protermowizja. Kompleksowa analiza termowizyjna umożliwia identyfikację wad niewidocznych podczas standardowej inspekcji wizualnej oraz optymalizację parametrów energetycznych obiektu.
