Badanie kamerą termowizyjną instalacji elektrycznej - Jak zapobiegać awariom?

Diagnostyka termowizyjna jest obecnie jedną z najbardziej zaawansowanych metod bezinwazyjnej oceny stanu technicznego instalacji elektroenergetycznych. Rejestracja promieniowania podczerwonego umożliwia wykrycie anomalii temperaturowych, które w standardowych warunkach eksploatacyjnych pozostają niewidoczne podczas kontroli wizualnej. Metoda ta opiera się na analizie rozkładu temperatury na powierzchni komponentów elektrycznych, co bezpośrednio koreluje z przepływem prądu oraz lokalnymi zmianami rezystancji w obwodzie.

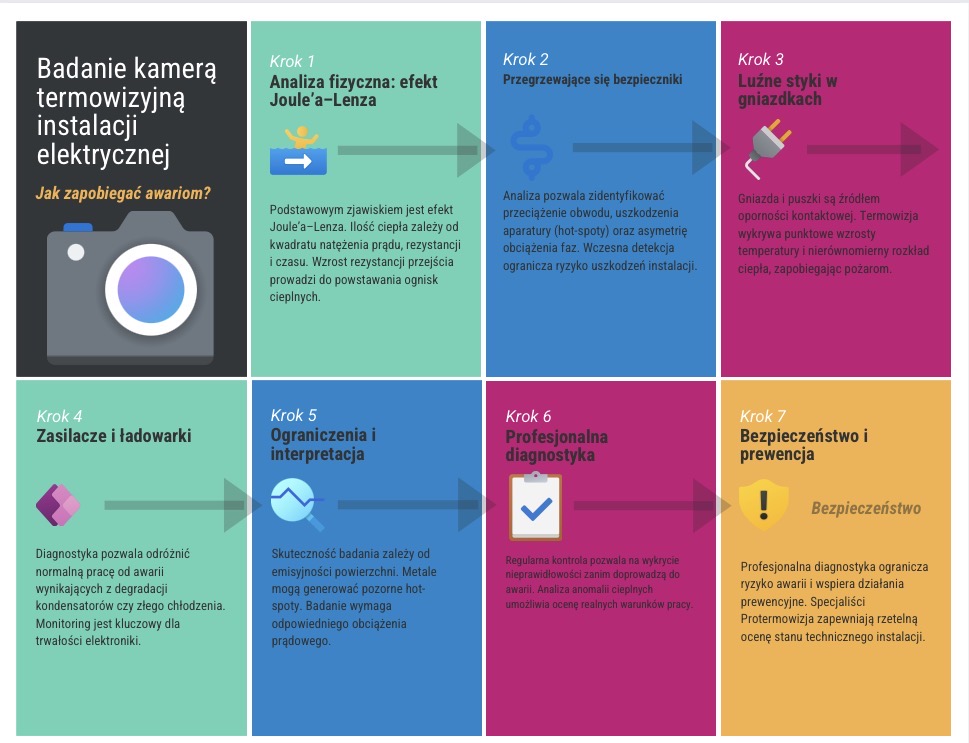

Rys. 1. Dzięki termowizji można dowiedzieć się m.in. czy instalacja się przegrzewa.

Analiza fizyczna: efekt Joule’a–Lenza i znaczenie rezystancji przejścia

Podstawowym zjawiskiem odpowiedzialnym za emisję ciepła w instalacjach elektrycznych jest efekt Joule’a–Lenza. Ilość wydzielanej energii cieplnej jest proporcjonalna do kwadratu natężenia prądu (I²), rezystancji przewodnika (R) oraz czasu przepływu.

W warunkach projektowych wydzielanie ciepła jest uwzględnione w doborze przekrojów przewodów i aparatury. Problem pojawia się w sytuacji wzrostu tzw. rezystancji przejścia w punktach stykowych. Zwiększona oporność na połączeniach prowadzi do powstawania lokalnych ognisk cieplnych i przyspieszonej degradacji izolacji.

Przegrzewające się bezpieczniki - wczesne wykrywanie zagrożeń kamerą termowizyjną

Rozdzielnice elektryczne stanowią newralgiczne punkty instalacji. Analiza termograficzna pozwala zidentyfikować:

• przeciążenie obwodu (równomierny wzrost temperatury),
• uszkodzenia wewnętrzne aparatury (punktowy „hot-spot”),
• asymetrię obciążenia faz w instalacjach trójfazowych.

Wczesna detekcja tych zjawisk pozwala ograniczyć ryzyko uszkodzeń i przegrzewania instalacji elektrycznej.

Niewidoczne luźne styki w gniazdkach - dlaczego termowizja jest niezbędna?

Gniazda wtykowe oraz puszki łączeniowe są częstym źródłem podwyższonej rezystancji kontaktowej. Termowizja umożliwia wykrycie:

• punktowych wzrostów temperatury,
• nierównomiernego rozkładu cieplnego,
• objawów cyklicznego nagrzewania i stygnięcia połączeń.

Wczesna identyfikacja takich nieprawidłowości zapobiega degradacji izolacji oraz powstawaniu zagrożenia pożarowego.

Kontrola temperatury zasilaczy i ładowarek - jak ochronić elektronikę przed przegrzaniem?

Diagnostyka obejmuje również urządzenia aktywne, takie jak zasilacze impulsowe i ładowarki. Analiza termograficzna pozwala odróżnić normalną temperaturę pracy od stanów awaryjnych wynikających z:

• degradacji kondensatorów,
• niewystarczającego chłodzenia,
• uszkodzeń układów stabilizacji napięcia.

Monitoring cieplny tych elementów jest kluczowy dla trwałości elektroniki.

Tab. 1. Diagnostyka termowizyjna instalacji elektrycznej – analiza anomalii

Ograniczenia pomiarowe i poprawna interpretacja wyników

Skuteczność badania zależy od prawidłowego ustawienia parametrów radiometrycznych, w szczególności emisyjności powierzchni. Elementy metalowe mogą powodować odbicia promieniowania, generując pozorne „hot-spoty”.

Badanie powinno być prowadzone przy odpowiednim obciążeniu prądowym, aby zapewnić reprezentatywny rozkład temperatur.

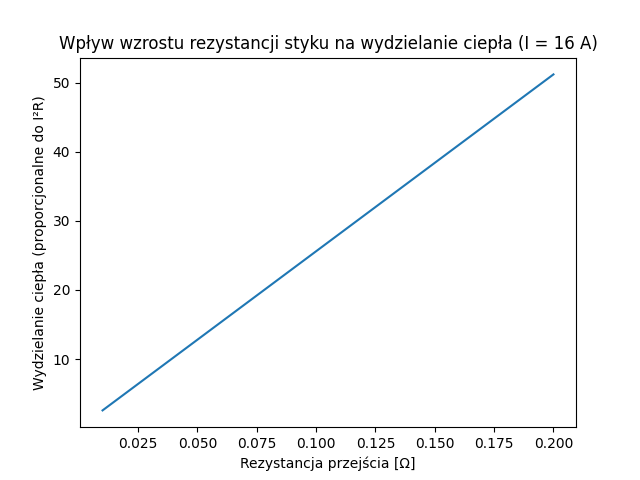

Rys. 2. Co się stanie, kiedy rezystancja styku wzrasta?

Profesjonalna diagnostyka termowizyjna instalacji elektrycznej

Systematyczna diagnostyka termowizyjna instalacji elektrycznej stanowi istotny element predykcyjnego utrzymania bezpieczeństwa technicznego obiektu. Regularna kontrola rozkładu temperatur w rozdzielnicach, obwodach zasilających oraz punktach styku pozwala na wykrycie nieprawidłowości w fazie wczesnej, zanim doprowadzą one do uszkodzeń aparatury, przerw w zasilaniu czy zagrożeń pożarowych. Analiza anomalii cieplnych umożliwia ocenę rzeczywistych warunków pracy instalacji pod obciążeniem, identyfikację miejsc o podwyższonej rezystancji przejścia oraz wykrycie asymetrii obciążeń fazowych.

Ze względu na złożoność interpretacji obrazów radiometrycznych oraz konieczność uwzględnienia parametrów takich jak emisyjność, odbicia promieniowania czy aktualny poziom obciążenia prądowego, badania powinny być realizowane przez wyspecjalizowany zespół.

Specjaliści współpracujący z firmą Protermowizja dysponują aparaturą o wysokiej czułości termicznej oraz kompetencjami eksperckimi w zakresie elektroenergetyki, co pozwala na rzetelną ocenę stanu technicznego instalacji i wskazanie obszarów wymagających dalszej analizy. Profesjonalna diagnostyka ogranicza ryzyko nieplanowanych awarii, wspiera działania prewencyjne oraz umożliwia optymalizację eksploatacji systemów elektrycznych w budynkach mieszkalnych i użytkowych.
